Sujet
St. Helens, Oregon, usine de traitement des eaux usées et installation de filtration d'eau
Station de traitement des eaux usées
L'usine de traitement des eaux usées de la ville de St. Helens se compose de deux lagunes, d'un bâtiment d'exploitation, d'un bâtiment de chlore et d'un magasin. L'installation traite tous les déchets domestiques de St. Helens et de Columbia City, Oregon. De plus, l'installation traite les déchets d'un certain nombre d'industries locales.
L'usine compte quatre employés, un gestionnaire de la qualité de l'eau, deux opérateurs de la qualité de l'eau et un coordonnateur du programme de prétraitement. En plus de l'usine de traitement, les exploitants exploitent également l'installation de filtration d'eau et entretiennent neuf stations de relevage des égouts dans toute la ville.
L'application

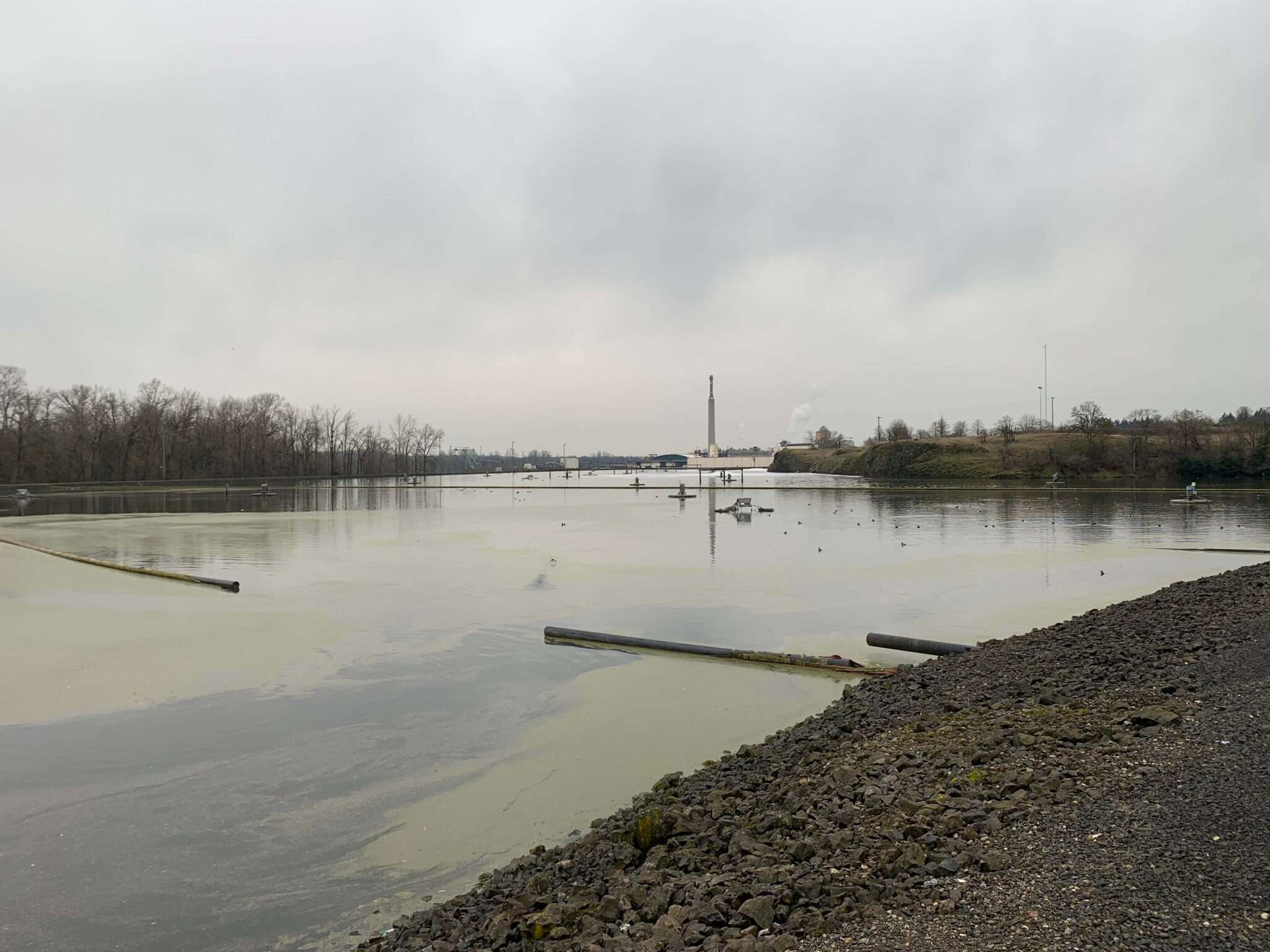

Le processus de traitement se compose de deux lagunes. Lorsque les déchets entrent dans l'usine, ils sont tamisés et pénètrent dans le plus petit lagon de 3 acres pour un traitement primaire. Après le traitement primaire, il est désinfecté et s'écoule dans le plus grand lagon de 40 acres. Une fois dans le lagon de 40 acres, il se mélange aux déchets de l'usine de papier Cascades. Après le traitement secondaire, il est déversé dans le fleuve Columbia.
Le problème
La station d'épuration connaît des débits sporadiques d'une moyenne d'un million de gallons par jour, mais les débits peuvent fortement fluctuer et la pompe d'alimentation chimique utilisée doit être en mesure de répondre aux différentes exigences de dosage chimique.
L'usine utilisait deux pompes doseuses à membrane pour fournir de l'hypochlorite de sodium à des pressions de 10 à 12 psi, et il y avait plusieurs problèmes en cours. Les pompes à membrane présentaient des fuites quasi continues et nécessitaient un entretien continu en raison de pièces défectueuses. Les pompes devaient être complètement reconstruites tous les quatre à cinq mois.
Ces problèmes de maintenance ont obligé l'installation à conserver un stock important de pièces de rechange, et ont également entraîné des temps d'arrêt excessifs et des heures d'opérateur consacrées aux réparations.
Installation de filtration d'eau
L'installation de filtration d'eau de la ville a la capacité de traiter jusqu'à 6 millions de gallons d'eau potable par jour à l'aide de la filtration sur membrane. L'eau est pompée des puits Ranney situés sur le fleuve Columbia vers l'usine pour y être traitée avant d'entrer dans le réseau de distribution.
L'application
L'eau est chlorée avant d'entrer dans le réservoir d'eau brute, avant les filtres. Cela permet des temps de contact plus longs et évite l'encrassement prématuré des filtres.
Le problème
Les pompes installées à l'origine étaient largement surdimensionnées pour le débit. Les pompes à membrane étaient également difficiles à régler et provoquaient des fluctuations du chlore résiduel. Un autre problème auquel les opérateurs étaient confrontés était l'emplacement des pompes. La conception avait les pompes situées à 150 pieds du point d'injection avec les lignes chimiques passant au-dessus.
La solution
Avec l'approbation de la mise à niveau du système, la recherche a commencé pour une pompe qui pourrait répondre à la large gamme d'exigences de dosage des deux usines, offrirait une facilité d'utilisation et réduirait la quantité de pièces de rechange nécessaires sur l'étagère. L'objectif est de remplacer à terme toutes les pompes d'alimentation en produits chimiques utilisées et de standardiser sur un modèle de pompe d'alimentation en produits chimiques.
La ville de St. Helens a trouvé que la pompe répondait à toutes ses exigences d'alimentation en produits chimiques avec le FLEXFLO® Pompe doseuse péristaltique M3, qui est fabriqué par Blue-White® Industries. Avantages de la FLEXFLO®M3 comprennent une large plage d'alimentation de 0002 à 33.3 GPH (0007 à 126 LPH) avec un rapport de réduction de 10,000 1 : XNUMX.
Le M3 est doté d'un écran tactile intuitif à base d'icônes aussi simple à utiliser qu'un téléphone portable. Les ports de connexion M12 classés IP protègent contre l'humidité, la poussière, les vibrations et tout changement de température.
Les options de signal de contrôle à distance M3 incluent Pulse, 4-20mA, Modbus TCP, EtherNet IP et PROFIBUS pour une supervision et une automatisation améliorées pour les applications critiques de mesure et de transfert.
Le directeur de la qualité de l'eau de St. Helens, Aaron Kunders, a déclaré : « Nous avons été les plus surpris par le peu d'entretien que nécessitent ces pompes. Nous n'avons effectué aucun entretien ni aucune réparation, pas même un changement de tube de pompe, au cours de ces sept premiers mois de fonctionnement. Kunders a poursuivi en disant que les M3 étaient simples à installer et à configurer, et les opérateurs apprécient la facilité d'utilisation, la fiabilité et l'uniformité qui découlent de la standardisation sur une seule pompe.
Écrit par:
Blue-White®Industries
714-893-8529
