MD1

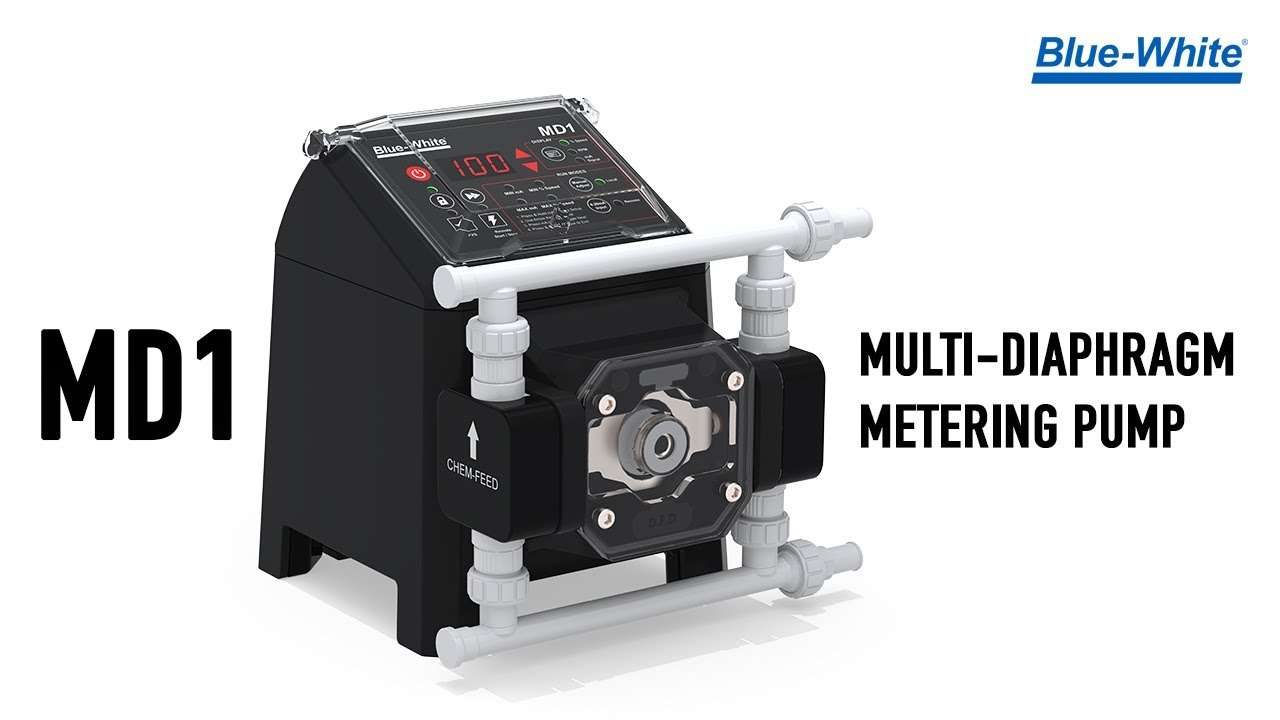

CHEM-FEED® Multi-Diaphragm Metering Pump

La pompe doseuse multi-diaphragme MD1 fournit une alimentation chimique régulière et continue, même lors de l'injection de produits chimiques qui dégagent des gaz comme l'acide peracétique et l'hypochlorite de sodium. La technologie de pointe Hyperdrive permet d'alterner l'action de pompage entre deux membranes : lorsqu'une membrane est en phase d'aspiration, l'autre est en phase de refoulement, ce qui permet d'obtenir un profil d'alimentation chimique fluide et de minimiser le risque de bouchon de vapeur.

L'exclusivité du MD1 Membranes DiaFlex® durera toute la vie de la pompe, éliminant ainsi le besoin de kits de reconstruction coûteux.

Aperçu technique:

GPH
.0008 - 8.5
LPH
.003 - 32.2
mL / min
.054 - 536.3
Pression
150 psi (10.3 Bar)
Classement du boîtier
NEMA 4X (IP66)
Normes
NSF/ANSI 61, CE, cETLus, RoHS
Méthodes de contrôle
Manuel, analogique à distance
Alimentation
100 à 240VAC-50/60Hz
Littérature
3D Visualizer

Fonctionnalités:

Avantages :
  • La technologie exclusive Hyperlink Drive permet une alimentation chimique fluide - Brevet en instance
  • Le double diaphragme avec technologie à course complète ne perdra pas l'amorçage, idéal pour pomper des produits chimiques qui dégagent des gaz (acide peracétique, hypochlorite de sodium)
  • Peut pomper des produits chimiques en continu, comme une pompe péristaltique, sans avoir besoin d'assemblages de tubes

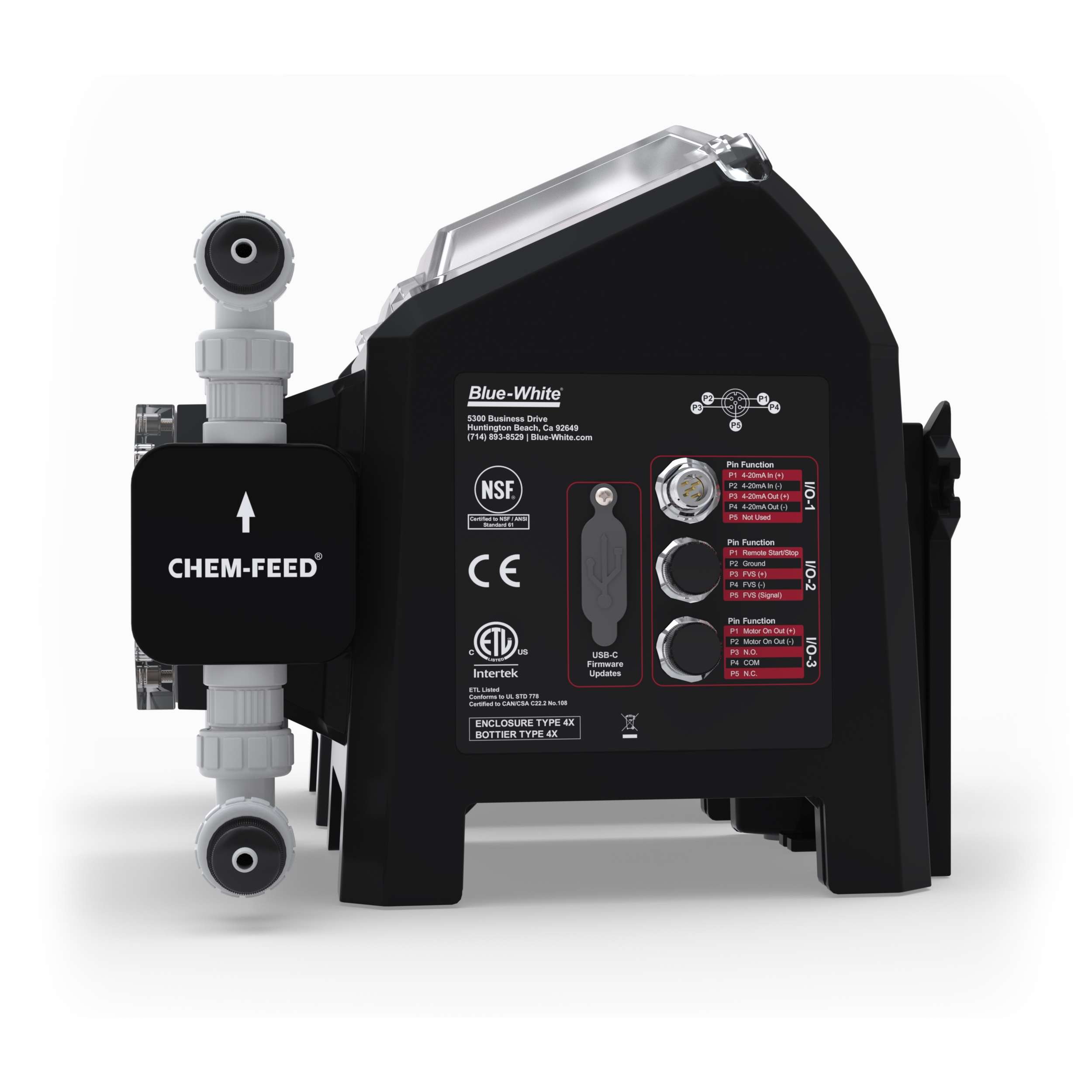

Interface de Communication:
  • Entrée : contrôle externe 4-20 mA
  • Entrée : Démarrage/Arrêt à distance : Fermeture de contact sec non alimenté pour démarrage/arrêt à distance
  • Entrée : Compatible avec les capteurs de vérification de débit S6A et Micro Flo
  • Sortie : Relais d'alarme 250V / 3A
  • Sortie : Moteur marche/arrêt à semi-conducteur unique

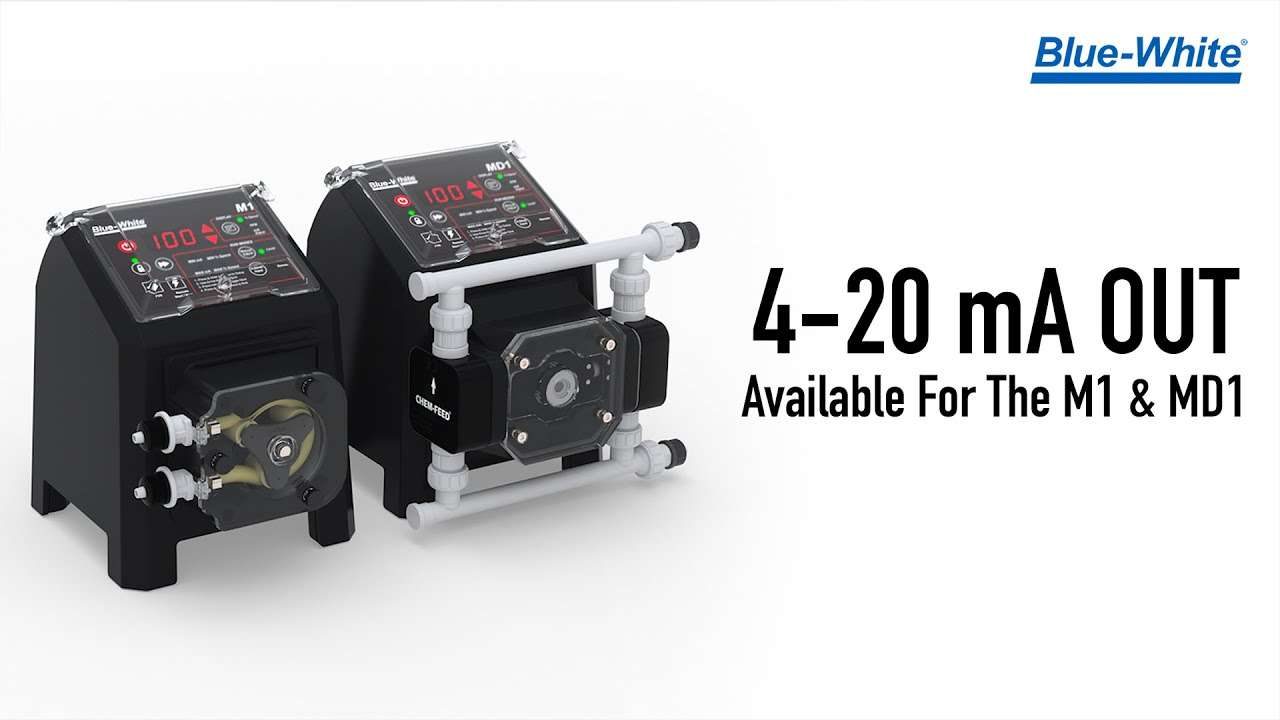

  • Les entrées/sorties SCADA incluent : 4-20 mA.
Conception supérieure:
  • Garantie de 5 ans
  • Le moteur BLDC économe en énergie ne surchauffera pas

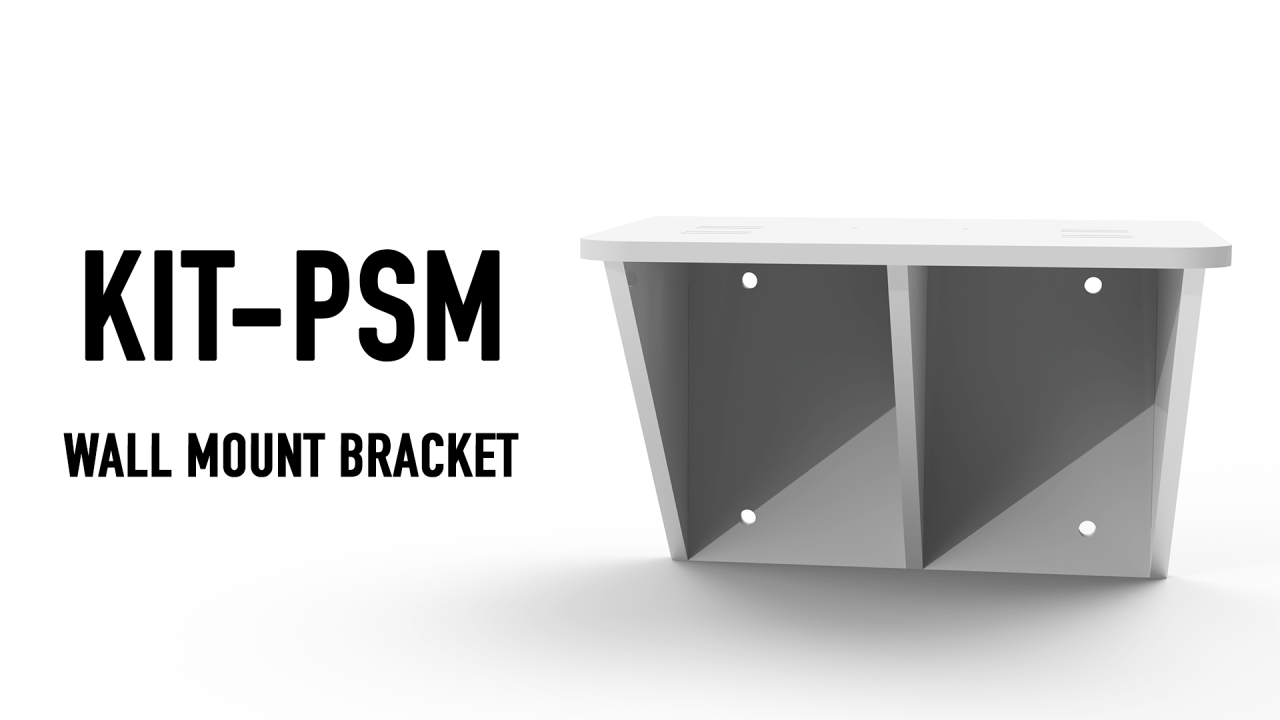

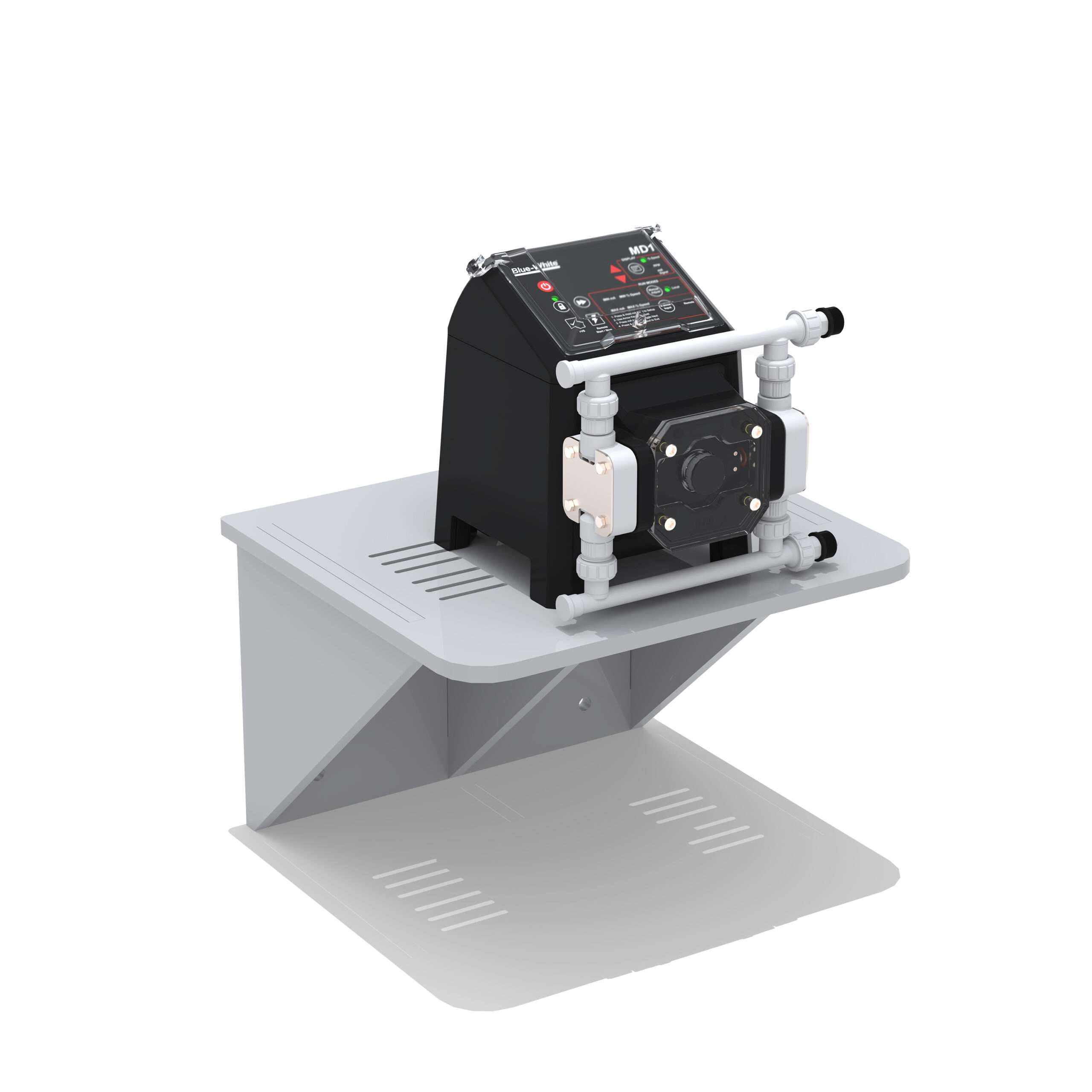

  • Support de montage mural et au sol encliquetable - Brevet en instance
  • Membrane DiaFlex® la conception durera toute la vie de la pompe, élimine le besoin de kits de reconstruction coûteux - Breveté

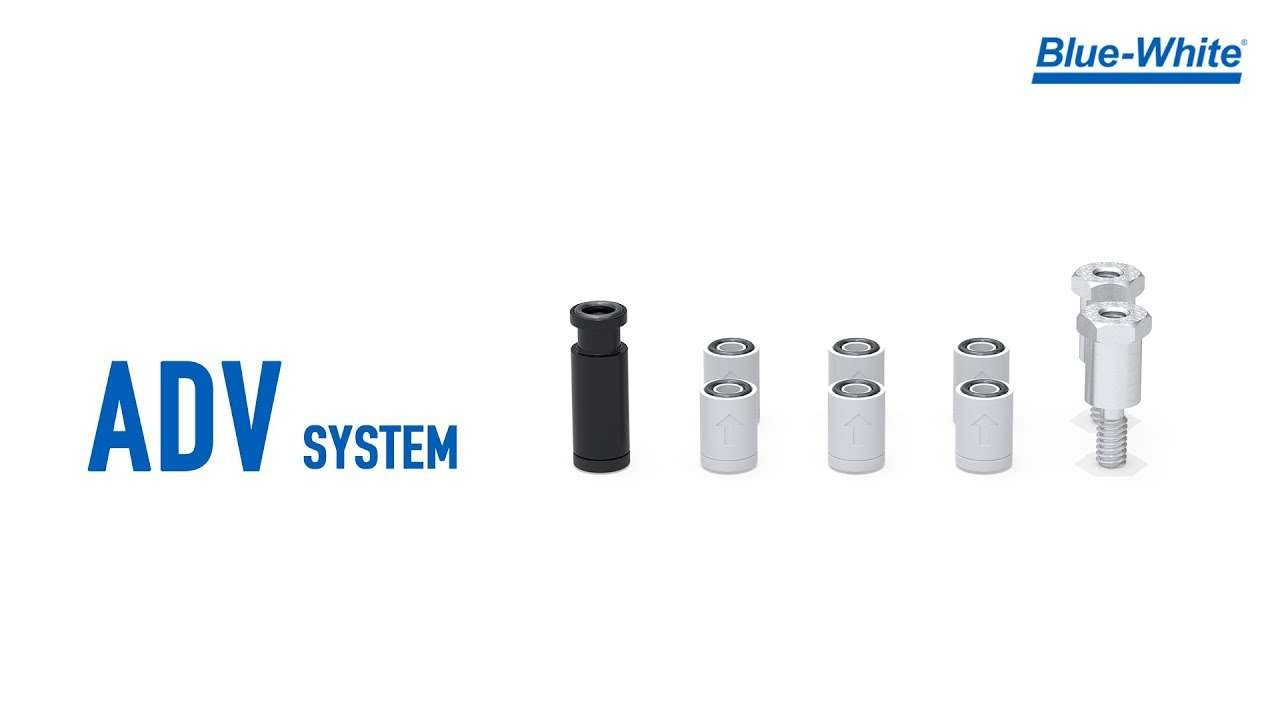

  • La Système de vanne de dégazage automatique (ADV) La technologie élimine les risques de bouchon de vapeur et le besoin de composants de dégazage externes.
  • La conception du collecteur permet de multiples possibilités de configuration - les orifices d'aspiration et de refoulement peuvent être positionnés sur les côtés gauche et droit de la pompe
Des dispositifs de sécurité:
  • Détection de défaillance du diaphragme (DFD) Détecte la rupture de la membrane en détectant le produit chimique dans la tête de pompe. Pas de faux déclenchement – ​​Breveté
  • La fonction de verrouillage empêche toute altération indésirable - Brevet en instance
  • Bouclier d'affichage pour protéger les commandes des environnements difficiles
Composants optionnels disponibles :

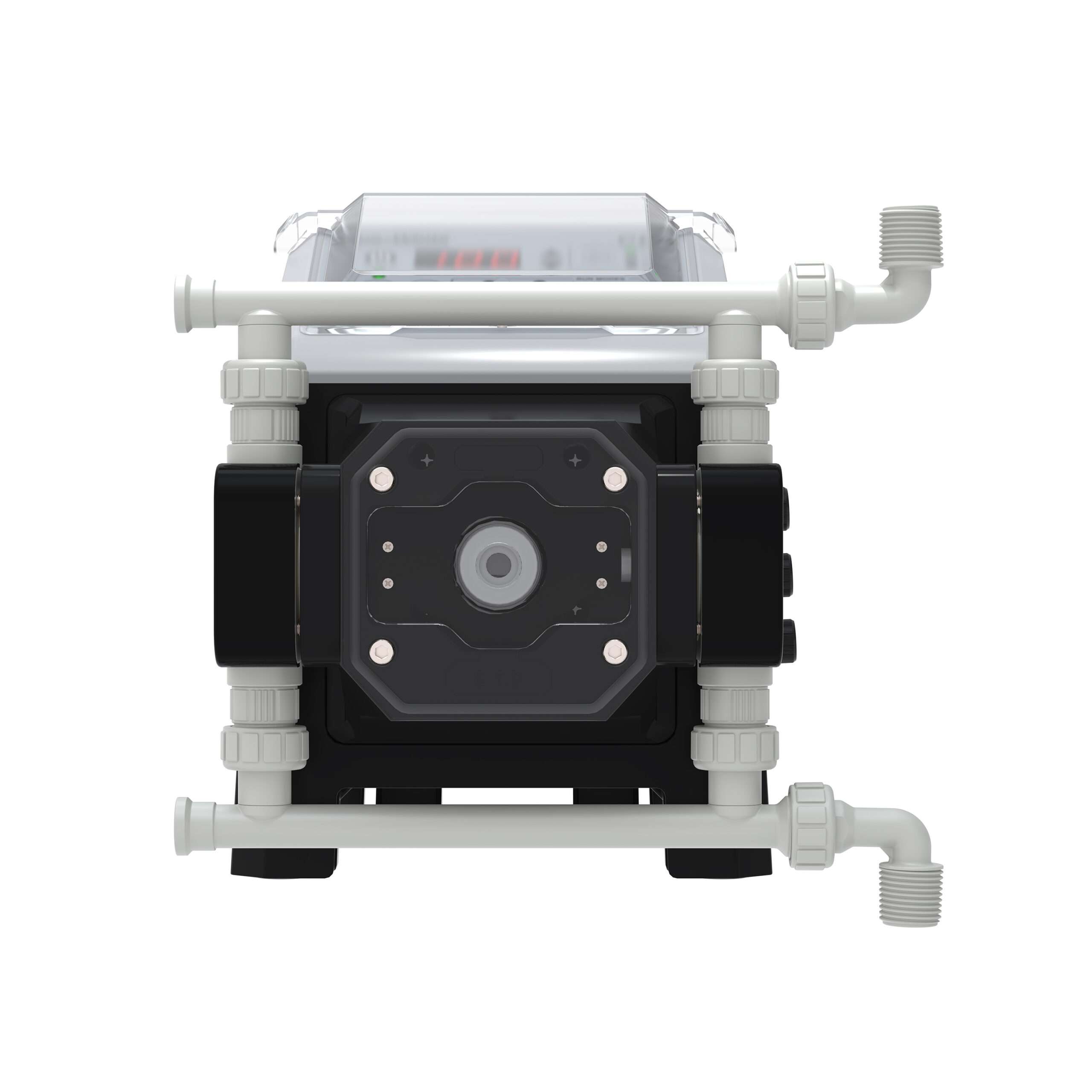

  • Kits d'adaptateurs coudés
    • Connecteurs coudés – ½" mâle NPT, tuyau cannelé ½", compression de tube ⅜"
    • Joints toriques – AFLAS, EP
Ce qui est inclu:
  • Pompe doseuse multi-membrane MD1
  • Raccord d'injection de refoulement avec clapet anti-retour
  • Clapet de pied d'aspiration / crépine
  • Poids en céramique d'aspiration
  • Kit de matériel de montage
  • Bouclier d'affichage

Sortie

Vitesse du moteur % 0 PSI (0 bar) 30 PSI (2.1 bar) 60 PSI (4.2 bar) 90 PSI (6.2 bar) 120 PSI (8.3 bar) 150 PSI (10.3 bar)
GPH (mL/min)
10% 0.83 (52.7) 0.82 (51.9) 0.81 (51) 0.8 (50.7) 0.78 (48.9) 0.74 (46.5)
20% 1.68 (106.3) 1.66 (104.7) 1.63 (102.8) 1.58 (100) 1.55 (98) 1.49 (93.8)
30% 2.54 (160.3) 2.5 (157.9) 2.44 (154.2) 2.4 (151.3) 2.32 (146.6) 2.24 (141.4)
40% 3.39 (213.7) 3.34 (210.6) 3.26 (205.4) 3.19 (201.3) 3.12 (196.6) 2.99 (188.6)
50% 4.23 (266.8) 4.17 (262.9) 4.08 (257.5) 3.99 (251.9) 3.86 (243.3) 3.73 (235.4)
60% 5.1 (321.6) 5.02 (316.9) 4.9 (309.1) 4.79 (302.2) 4.63 (292.4) 4.49 (283.3)
70% 5.93 (373.9) 5.84 (368.5) 5.67 (357.6) 5.59 (352.7) 5.38 (339.6) 5.23 (330)
80% 6.82 (430.2) 6.72 (424) 6.55 (413.1) 6.37 (402.1) 6.2 (391.1) 6.02 (379.9)
90% 7.69 (485.1) 7.58 (478) 7.33 (462.6) 7.21 (455.2) 6.95 (438.4) 6.79 (428.1)
100% 8.5 (536.3) 8.34 (526) 8.18 (516) 7.96 (502) 7.68 (484.4) 7.5 (473.3)

Spécifications

Pression de service maximale:
  • 150 psig (barre 10.3)
Température maximale du fluide:
  • 185 ° F (85 ° C)
Température ambiante maximale:
  • 14 à 115 °F/ -10 à 46 °C
Viscosité maximale :
  • 1,000 XNUMX centipoises
Hauteur d'aspiration maximale :
  • 20 pieds à 0 PSI
Gamme de tension de fonctionnement:
  • 115V60Hz 1PH (0.6A max.)
  • 220V50Hz 1PH (0.3A max.)
  • 230V60Hz 1PH (0.3A max.)
  • 230V50Hz 1PH (0.3A max.)
  • 240V50Hz 1PH (0.3A max.)
Options de cordon d'alimentation :
  • 115 V/60 Hz = NEMA 5/15 (États-Unis)
  • 230 V/60 Hz = NEMA 6/15 (États-Unis)
  • 220V/60Hz = CEE 7/VII (UE)
  • 240V/60Hz = AS 3112 (Australie/Nouvelle-Zélande)
  • 230V 50/60Hz = BS 1363/A (Royaume-Uni)
Moteur:
  • CC sans balais, 50W
Cycle de service:
  • Cyber ​​reconnaissance
Ratio de réduction:
  • 10,000 1:0.01 (100 % – 100 %) Max. tr/min = XNUMX
Boîtier:
  • NEMA 4X (IP66), Valox® (PBT) et PA12
Dimensions hors tout maximales :
  • 7.25" L x 9" H x 10" P (18.5 L x 22.9 H x 25.2 P cm)
Poids du produit:
  • 8.5 lb (3.8 kg)
Dimensions approximatives d'expédition :
  • 10.5" L x 13.75" H x 11" P (26.7 L x 35 H x 28 P cm)
Poids d'expédition approximatif :
  • 15.5 lb (7.0 kg)
Conforme RoHS
  • Oui
Normes
  • NSF/ANSI 61, cETLus, CE

Accessoires

KIT-M12

KIT DE 2 CABLES M12 10 PIEDS DE LONG

Ajouter au panier
KIT-S07

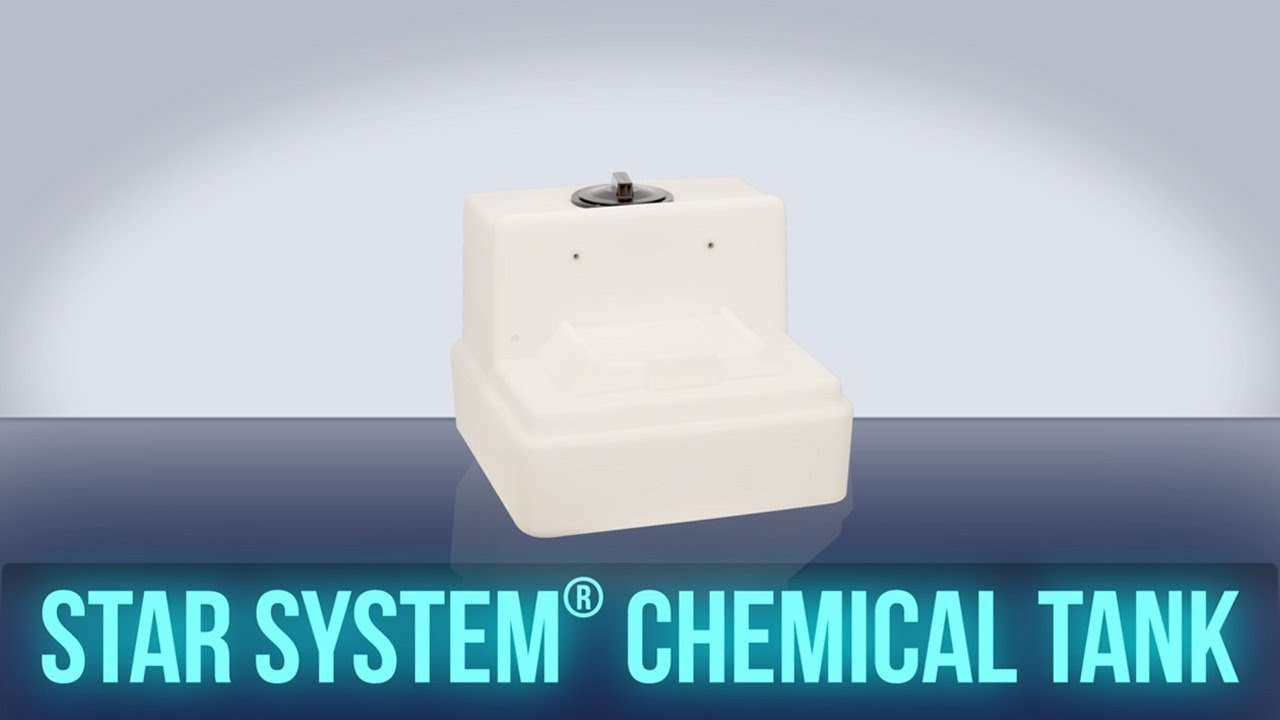

KIT STAR-3 RÉSERVOIR 7 GALLONS

Ajouter au panier
KIT-S15

KIT STAR-3 RÉSERVOIR 15 GALLONS

Ajouter au panier
KIT-S30

KIT STAR-3 RÉSERVOIR 30 GALLONS

Ajouter au panier

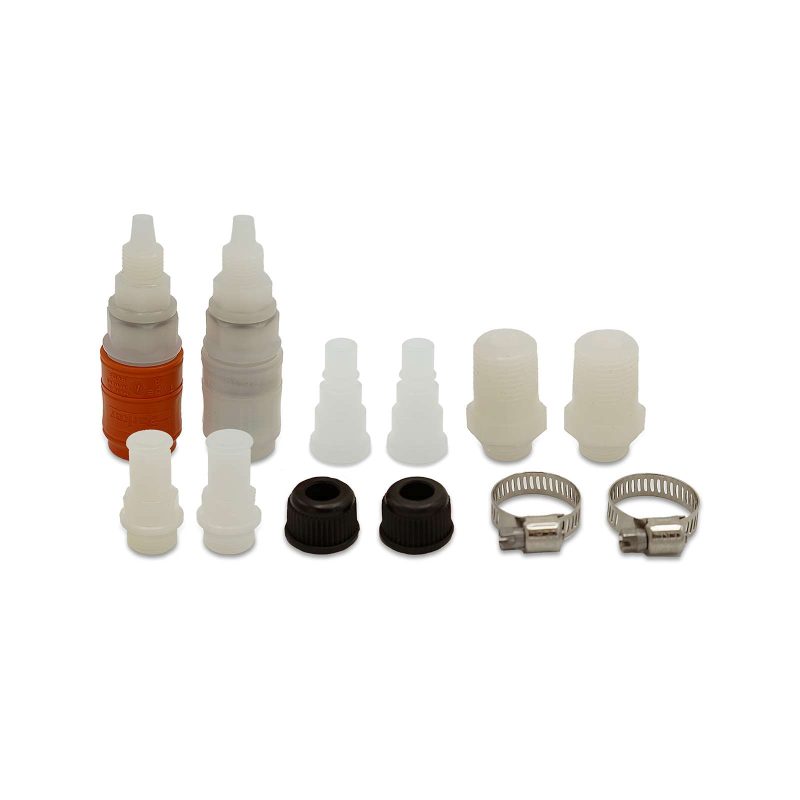

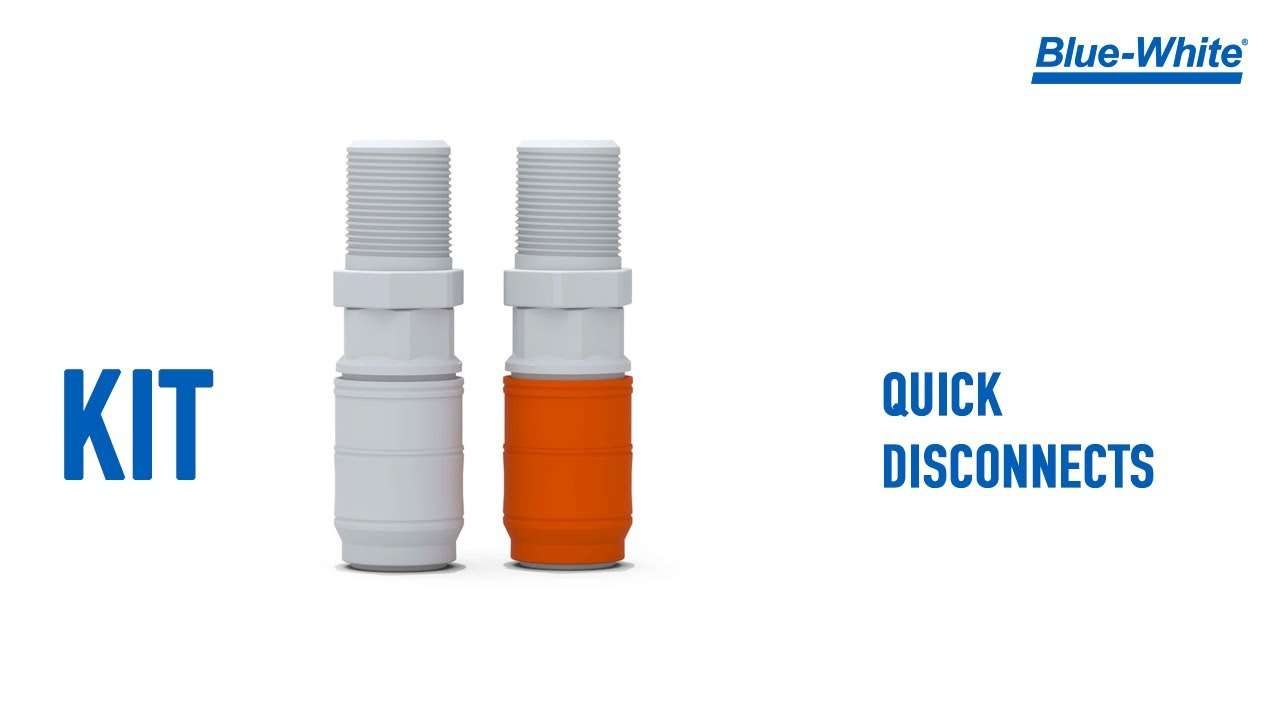

KIT-CQE

KIT DECONNEXION RAPIDE CD1 EP

Ajouter au panier
KIT-AQC

KIT DECONNEXION RAPIDE CD1 AFLAS

Ajouter au panier
CÂBLE-UAC

CÂBLE CA USB

Ajouter au panier
TROUSSE-C5B

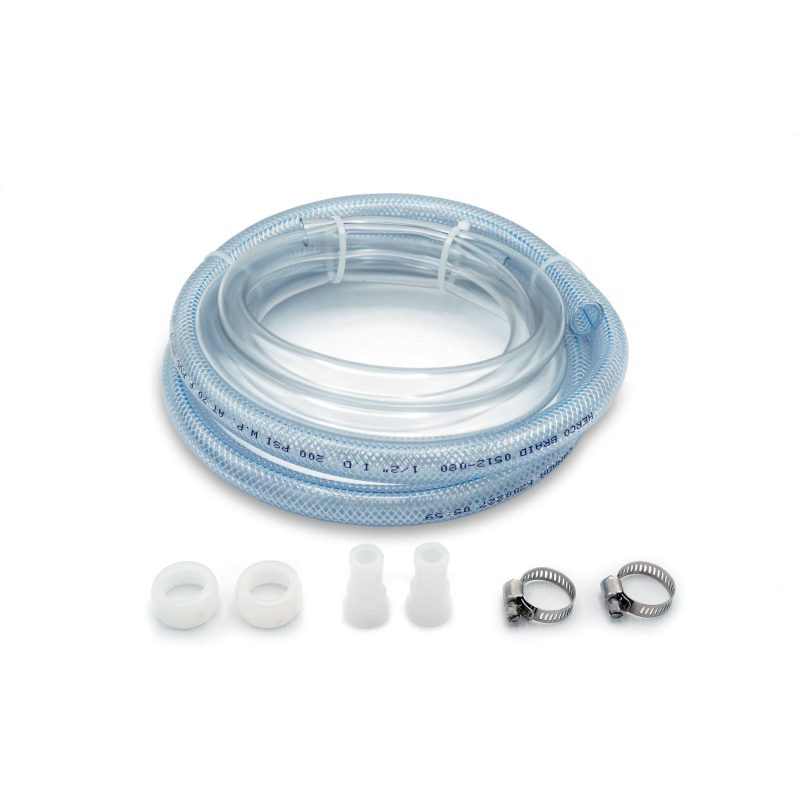

KIT CD1 1/2″ RACCORD FLEXIBLE

Ajouter au panier
KIT-DVA1

KIT CD1/MD1 DÉGAZ AFLAS

Ajouter au panier
KIT-DVE1

KIT CD1/MD1 DEGAZ EP

Ajouter au panier
KIT-DKA1

KIT DE-GAZ CD1/MD1 AVEC AFLAS D'ENTRETIEN

Ajouter au panier
KIT-DKE1

KIT CD1/MD1 DE-GAZ AVEC ESPACEUR EP

Ajouter au panier

Kits d'adaptateurs coudés

En savoir plus
