C2

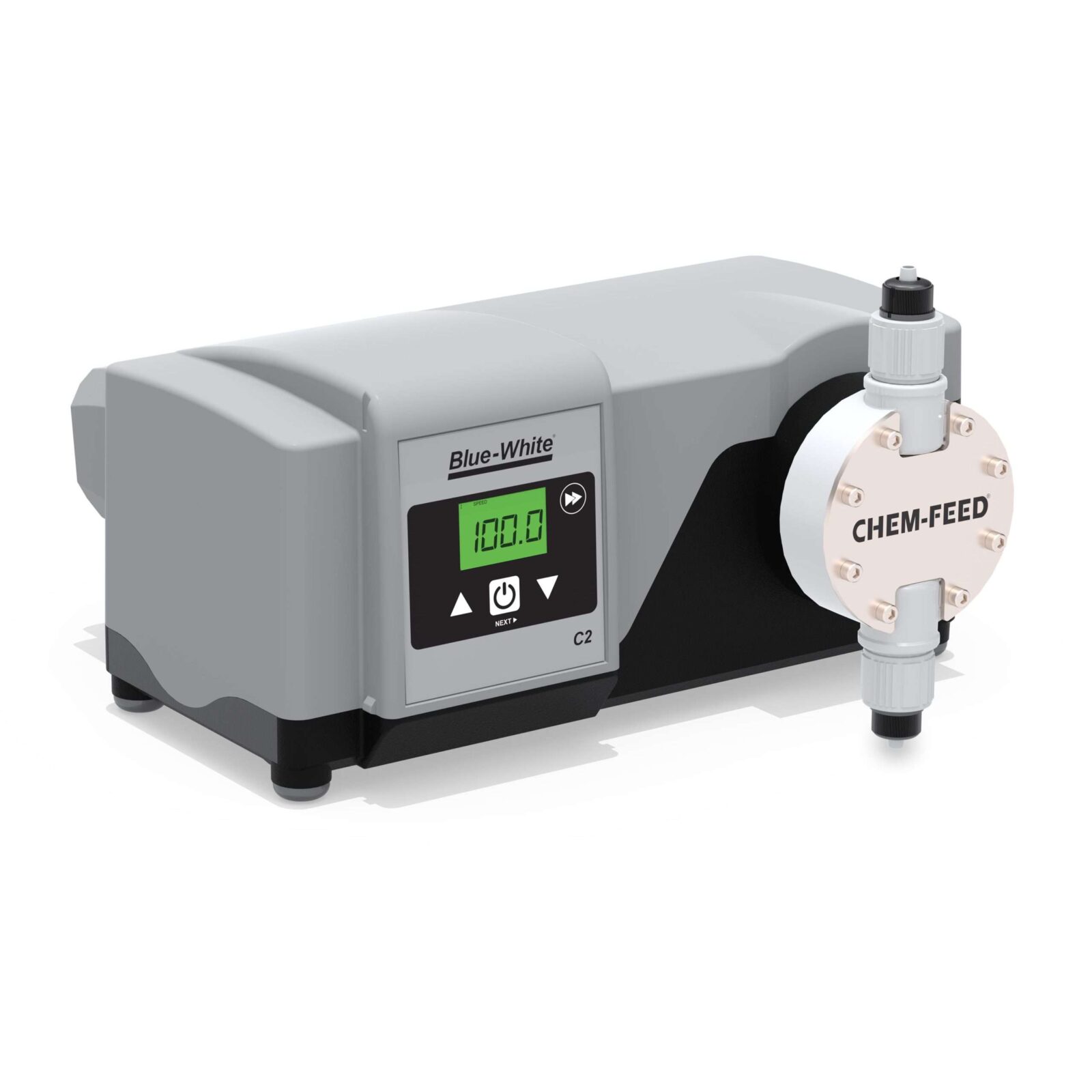

CHEM-FEED® Pompe doseuse à membrane
L' CHEM-FEED® La pompe doseuse à membrane C2 fournit une alimentation chimique précise, silencieusement et efficacement, face aux pressions élevées du système. Avec une interface utilisateur LCD facile à lire et une capacité d'entrée impulsion/fréquence/4-20 mA en option, le CHEM-FEEDLa pompe ® C2 possède la puissance et la flexibilité dont vous avez besoin pour prendre le contrôle de votre processus de gestion des fluides. Diaphragmes DiaFlex® et Flex-A-Prene® pour une résistance chimique supérieure et une durabilité maximale.
Aperçu technique:
GPH
.02 - 16.5
LPH
.09 - 62.5
mL / min
1.5 - 1042
Pression
175 psi (12 Bar)
Classement du boîtier
NEMA 4X (IP66)
Normes
CE, CETLus, RoHS
Méthodes de contrôle
Manuel, Analogique/Numérique à distance
Alimentation
100 à 240VAC-50/60Hz
Littérature
C2 Littérature
Manuels d'utilisation
Manuel d'instructions C2 - 80000-619
Manuel de mise à jour du micrologiciel C2 C3 - 80000-525
Fiches techniques
Fiche technique C2 – 85000-095
Catalogue
3D Visualizer
Caractéristiques et avantages
Caractéristiques
Avantages :
- Membrane DiaFlex® la conception durera toute la vie de la pompe, élimine le besoin de kits de reconstruction coûteux - Breveté
- Détection de défaillance du diaphragme (DFD) la détection de fuite intégrée est livrée en standard
- Dosage chimique précis avec des pressions allant jusqu'à 175 PSI
Communication et interface :
- Commandes numériques conviviales avec écran LCD rétroéclairé affichant la vitesse du moteur, les valeurs des signaux d'entrée, l'entretien et l'état des alarmes
- Les entrées de signal incluent : 4-20 mA, entrées d'impulsions et démarrage/arrêt à distance
- Les sorties de signal incluent : Relais (3 A), collecteur ouvert
- Une analyse profonde du cerveau Blue-WhiteSystème de capteur de vérification de débit (FVS) de
- Le relais d'alarme surveille le système DFD et le système FVS
- La boucle de sortie à collecteur ouvert 5-30 V DC prête pour SCADA se ferme lorsque le moteur est sous tension
Conception supérieure:
- Garantie de 2 ans
- Rapport de réduction de 100 1:XNUMX
- NEMA 4X (IP66) boîtier à revêtement en poudre résistant aux produits chimiques et lavable
- Grands clapets anti-retour à double bille en PVDF, céramique, sans ressorts métalliques
Des dispositifs de sécurité:
- Détection de défaillance du diaphragme (DFD) Détecte la rupture de la membrane en détectant le produit chimique dans la tête de pompe. Pas de faux déclenchement – Breveté
- Le couvercle de l'écran UV protège les commandes des environnements difficiles
Ce qui est inclu:
- Pompe doseuse à membrane C2
- Raccord d'injection de refoulement avec clapet anti-retour
-
Option « A » - Entrée de tuyau cannelé ½", sortie ½" M/NPT, avec raccord d'injection ½" M/NPT
- Injecteur ½" M/NPT
- Clapet de pied cannelé ½" / crépine
- Tuyau d'aspiration ½"
- Pince #5
-
Option "B" - Entrée cannelée ½", sortie ½" F/NPT, avec raccord d'injection ½" M/NPT
- Injecteur ½" M/NPT
- Clapet de pied cannelé ½" / crépine
- Tuyau d'aspiration ½"
- Pince #5
-
Option "C" - Entrée et sortie de tuyau cannelé de ½", avec raccord d'injection de tuyau cannelé de ½" ID
- Injecteur cannelé ½"
- Clapet de pied cannelé ½" / crépine
- Tuyau d'aspiration ½"
- Pince #5
-
Option "D" - Entrée de compression de tube de 3/8" OD, sortie et raccord d'injection
- Tube d'aspiration – PVC transparent – longueur 10′ (3/8″ OD, 1/4″ ID)
- Clapet de pied d'aspiration / crépine
- Poids en céramique d'aspiration
- Tube de décharge – polyéthylène opaque – longueur 10′ (3/8″ OD, 1/4″ ID)
-
Option "E" - Entrée et sortie ½" M/NPT, avec raccord d'injection ½" M/NPT
- Injecteur ½" M/NPT
- Clapet de pied / crépine ½" M/NPT
-
Option "F" - Entrée et sortie ½" F/NPT, avec raccord d'injection ½" M/NPT
- Injecteur ½" M/NPT
- Clapet de pied / crépine ½" M/NPT
- Kit de matériel de montage
- Connecteurs de boîte de jonction
Sortie
Spécifications
Pression maximale de travail
- 175 psig (barre 12)
Température maximale du fluide
- 130 ° F (54 ° C)
Température ambiante maximale
- 14 °F à 110 °F (-10 °C à 46 °C)
Viscosité maximale
- 1,000 XNUMX centipoises
Hauteur d'aspiration maximale
- 15 pi Eau, 0 psig (4.5 m, 0 bar)
Tension de fonctionnement
- 115 VCA/60 Hz, 1 ph (1.5 A maximum)
- 230 VCA/60 Hz, 1 ph (0.7 A maximum)
- 220 VCA/50 Hz, 1 ph (1.0 A maximum)
- 240 VCA/50 Hz, 1 ph (1.0 A maximum)
- 230 VCA/50 Hz, 1 ph (1.0 A maximum)
Options de cordon d'alimentation
- 115V60Hz = NEMA 5/15 (États-Unis)
- 230V60Hz = NEMA 6/15 (États-Unis)
- 220V50Hz = CEE 7/VII (UE)
- 240V50Hz = AS 3112 (Australie/Nouvelle-Zélande)
- 230V50Hz = BS 1363/A (Royaume-Uni)
Cycle
- Continu
Résolution de réglage de la vitesse du moteur
- 100:1, (1.0 % – 100 % de la vitesse du moteur) Max. tr/min = 166
Présentoir
- LCD rétroéclairé, résistant aux UV
Serrure à clavier
- Clavier à interrupteur tactile à action positive
Poids du produit
- 24 lb (10.9 kg)
Enceinte
- NEMA 4X (IP66), Aluminium enduit de poudre de polyester.
Conforme RoHS
- Oui
Normes
- cETLus, CE
