Le visa F-410

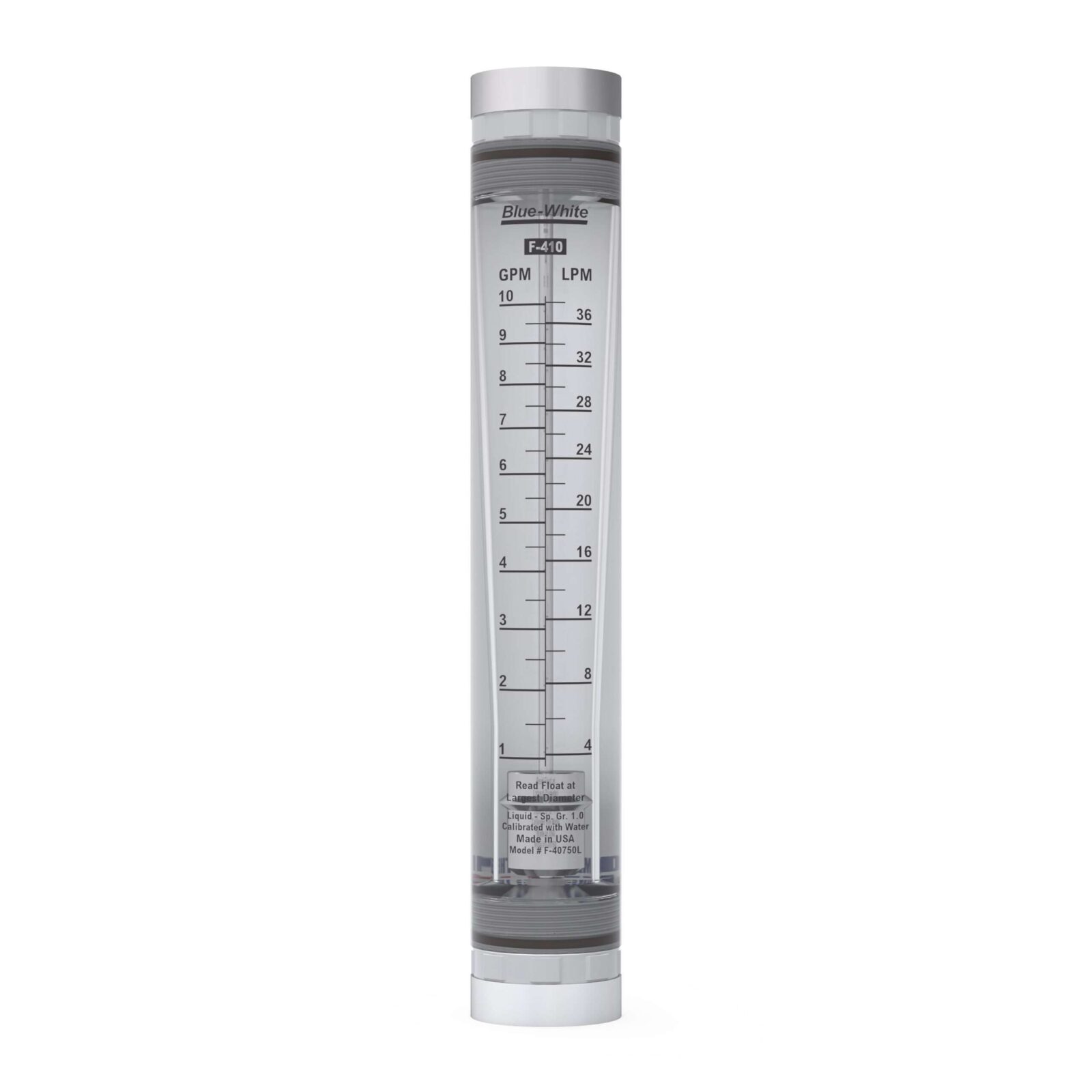

Débitmètre acrylique
Les débitmètres de la série F-410N sont usinés en acrylique recuit de haute qualité et polis pour une finition transparente. Les échelles sont sérigraphiées sur le corps du compteur avec un réflecteur arrière blanc pour une lecture facile. Les adaptateurs sont en polypropylène renforcé avec des anneaux de contrainte en aluminium pour plus de résistance, et les joints toriques sont en FKM.
Aperçu technique:
GPM
1 - 20
LPM
4 - 80
PSI
150
Bar
10.3
Fahrenheit (° F)
150 *
Celsius (° C)
65 *
Matériau du corps
Acrylique
Tailles de tuyaux
¾", 1" F/NPT
Littérature
Documentation F-410
Manuels d'utilisation
Manuel d'instructions F-410 - 80000-611Fiches techniques
Fiche technique F-410N – 85000-033Catalogue
Catalogue Industriel 2023
3D Visualizer
Caractéristiques et avantages
Fonctionnalités:
- Corps de compteur en acrylique usiné résistant, hautement poli pour une finition claire.
- Echelle permanente à lecture directe.
- Réflecteur arrière blanc pour une lecture facile.
- Adaptateurs F/NPT avec joints toriques Viton de haute qualité et supports de filetage en aluminium "anneau de contrainte".
- Flotteurs guidés par tige en acier inoxydable 316.
- Acceptable dans les applications en plein soleil.
Ce qui est inclu:
- Débitmètre x1
- Directives (EN)
Spécifications
Max. pression de travail:
- 150 PSI (10.3 bars) à 70 F (21 C)
Max. Température du fluide:
- 150 F (65 C) à 0 psi
Précision pleine échelle :
- + / -% 5
Liquide d'étalonnage :
- eau, gravité spécifique 1.0
Longueur d'échelle:
- 5 po (127 mm)
Environnement:
- Acceptable pour une exposition directe au soleil.
Perte de charge maximale :
- 2 PSI
Poids d'expédition approximatif :
- 2 lb (91 kg)
Corps du compteur :
- Tige en acrylique coulé
Adaptateurs:
- polypropylène
Support de tige de guidage :
- polypropylène
Joints toriques :
- FKM
Flotte:
- Série Standard
- 316SS
Tige de guidage :
- Série Standard
- 316SS
Achetez ici
| Image(s) | Numéro de catalogue | Description | Prix | Buy |
|---|
Gammes de compteurs
Série standard:
Équipé d'une tige de guidage en acier inoxydable 316
| Référence du modèle | GPM | LPM | Adaptateur F/NPT | Matériau de l'adaptateur | Matériau du flotteur |
|---|---|---|---|---|---|
| F-40750LN-12 | Entre 1 et 10 | Entre 4 et 38 | 3 / 4 " | polypropylène | 316 SS |
| F-40750LN-16 | Entre 1 et 10 | Entre 4 et 38 | 1 " | polypropylène | 316 SS |
| F-41000LN-12 | Entre 2 et 20 | Entre 8 et 80 | 3 / 4 " | polypropylène | 316 SS |
| F-41000LN-16 | Entre 2 et 20 | Entre 8 et 80 | 1 " | polypropylène | 316 SS |
