CFPS-3-M

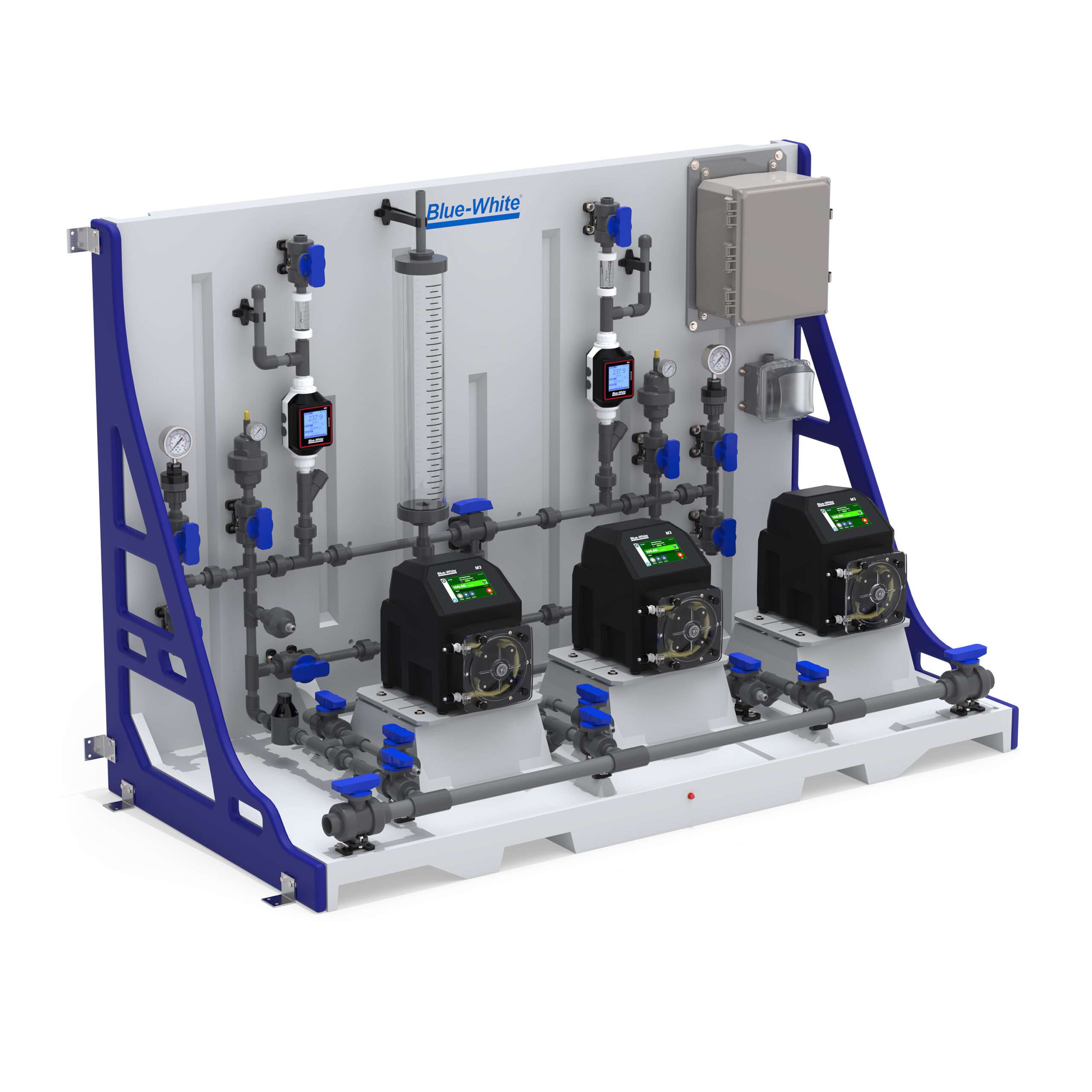

CHEM-FEED® Plastic Triplex Skid System
La CHEM-FEED® CFPS-3-M Triplex Skid System (pour les applications municipales) permet un système d'injection à deux pompes avec une pompe agissant comme secours, éliminant les temps d'arrêt dans les applications critiques. Le système sur patins est livré entièrement assemblé, simplifiant ainsi les installations et les démarrages. CHEM-FEED® Les patins CFPS sont fabriqués à partir de polyéthylène solide et léger résistant aux produits chimiques et aux UV et comportent des connexions sans filetage sans fuite. Les options de matériaux de tuyaux incluent le PVC, le CPVC, le PVDF et le Chem Proline® (PE).
En option, SONIC-PRO® Le débitmètre chimique fournit une mesure précise de l'alimentation chimique et dispose d'une sortie isolée de 4 à 20 mA, d'un contrôle du processus via un relais statique configurable, ainsi que de déclencheurs de débit et de point de consigne total configurables par l'utilisateur.
Aperçu technique:
Type de système
Système de pompe triple
Compatibilité du produit
M1, M2, M3, M4, MD1, MD3, MC2, MC3
Matériau du cadre
Polyéthylène
Position de montage
Etage
PSI
150
Bar
10.3
Littérature
CFPS-3 Littérature
Manuels d'utilisation
CFPS-1 | CFPS-2 | CFPS-3 Manuel d'instructions municipales - 80000-600Fiches techniques
Fiche technique municipale CFPS-3 – 85000-165Catalogue
Catalogue municipal 2023
3D Visualizer
Fonctionnalités:
CHEM-FEED® Engineered Skid Systems ont été conçus et fabriqués à l'aide d'outils de modélisation solides pour une installation de tuyauterie supérieure et une maintenance facile des composants. Les blocs de montage universels conçus sur mesure facilitent l'entretien et le remplacement des composants.
Avantages :
- Skid d'alimentation chimique simple : facile à commander, prêt à installer, délai de livraison de 2 semaines
- Indicateur de débit visuel pour confirmation visuelle que le produit chimique coule
- Tous les composants installés sont isolés avec des vannes à bille pour un entretien facile
Conception supérieure:
- Construit en polyéthylène résistant aux produits chimiques et aux UV
- Supports de montage muraux et au sol robustes inclus
- Débitmètre d'alimentation chimique en option pour mesurer avec précision le débit chimique de la pompe doseuse
- Connexions de câblage local en option, alimentation et entrées/sorties faciles d'accès
Des dispositifs de sécurité:
- Bouchon fileté pour le nettoyage et la déviation des déversements dans le réservoir de confinement des gouttes
- Les robinets à tournant sphérique sont ventilés pour la sécurité de l'opérateur
- Connexions sans filetage sans fuite pour assurer une alimentation chimique sans fuite
Ce qui est inclu:
Standard
- Tuyauterie/Unions – Spécifiez en PVC, CPVC, PVDF ou Chem Proline® (PE)
- Soupape de surpression – Protège le système contre la surpression, plage de réglage de 10 à 150 psi, pression maximale du système de 150 psi
- Clapet anti-retour - Protège l'utilisateur contre le reflux pendant l'entretien de la pompe
- Indicateur de débit - Fournit une indication visuelle du mouvement chimique à travers le système
- Crépine en Y d'entrée - Recommandée pour les systèmes de pompe à membrane
Composants optionnels (voir matrice de produits)
- Cylindre d'étalonnage – Confirmer le débit de la pompe dans les conditions du système. Spécifiez des volumes de cylindre de 1.6 GPH à 64 GPH.
- Amortisseur de pulsations – Protège les composants du système des pulsations. Recommandé uniquement pour les systèmes de pompe à membrane.
- Manomètre avec protection – Isolez et protégez le manomètre du système. Spécifiez les plages de pression de 0 à 30 psi, 0 à 100 psi ou 0 à 200 psi
- Débitmètre chimique MS6 - Fournit des données de sortie 4-20 mA et impulsionnelles au SCADA et à la pompe pour vérifier l'alimentation chimique
- Boîte à bornes : Pompes pré-câblées pour un accès facile à tous les fils de signal électrique
- Boîte de sortie électrique : conçue pour une utilisation dans des endroits mouillés, humides ou secs
- Soupape de contre-pression - Protège l'utilisateur contre le reflux pendant l'entretien de la pompe
- Pressostat avec protection – Activez ou désactivez l'équipement lorsque la pression dans un système de tuyauterie augmente ou diminue jusqu'à une pression définie
Spécifications
Mini
- Structure en polyéthylène résistant aux produits chimiques
Pompe (vendue séparément)
- FLEXFLO® Pompes péristaltiques M1, M2, M3 ou M4
- CHEM-FEED® Pompes à membrane MD1, MC2, MC3 ou MD3
Tuyauterie
- Entrée 1" et sortie 1/2" PVC programme 80 (CPVC, PVDF, Chem Proline® en option)
Scellés
- Joints FKM (EPDM en option)
Tube (T)
- PVC tressé renforcé, 200 psi max, certifié NSF 51 / NSF 61.
- Les connexions des tubes flexibles d'entrée et de sortie de la pompe se terminent par des demi-raccords et sont fixées au raccord barbelé avec des colliers en acier inoxydable. (En option : 1/2" PTFE, 1/4" PE, 1/4" PTFE)
Colliers de serrage
- Bande SS série 300, vis SS série 400
Syndicats (U)
- Corps en PVC, programme 80 (CPVC, PVDF en option)
Vannes à bille (V)
- Véritables raccords-unions, corps en PVC, roulements et sièges d'arbre en PTFE (CPVC, PVDF en option)
Soupape de surpression (PRV)
- Corps en PVC, séparateur primaire en PTFE. Composants non mouillés :
- Joint secondaire en EPDM, ressort en acier zingué, visserie externe en acier inoxydable, vis de réglage de pression en PEHD. Ajustement infini de 10 à 150 psi. (CPVC, PVDF en option)
Cylindre d'étalonnage (CC)
- Corps en PVC, embouts en PVC, évent de sortie de tuyau en PVC 1/2"
- Volumes disponibles : 3 GPH (100 ml), 8 GPH (250 ml), 16 GPH (500 ml), 32 GPH (1000 64 ml), 2000 GPH (132 4000 ml) et XNUMX GPH (XNUMX XNUMX ml).
Amortisseur de pulsations (PD)
- Corps en CPVC, volume de 10 pouces cubes (PVDF en option)
Jauge avec protection (G)
- Jauge : acier inoxydable rempli de liquide avec bouchon anti-éruption, montage inférieur, 1/4"
- Têtes NPT. Plages de pression disponibles : 0-30 psi, 0-100, psi, 0-200 psi. Protection : corps en PVC, rempli d'huile à compensation de température. (CPVC, PVDF en option)
Clapet anti-retour (CV)
- Corps en PVC. Pression de craquage : 1.0-1.5 psi
- Pression de service maximale : entrée = 150 psi, arrière = 100 psi (CPVC, PVDF en option)
Indicateur de débit (F)
- Acrylique coulé usiné, raccords PVC, bille céramique, butée à bille PVDF, demi-raccords PVC
Y Crépine (S)
- Corps en PVC, maille 1/32" (CPVC, PVDF en option)
Pressostat (PSH)
- 316 en acier inoxydable
Soupape de contre-pression (BPV)
- Corps en PVC, plage 0-150 PSI (CPVC, PVDF en option)
Blocs de montage universels
- PA 12
Supports de montage allongés pour pompe
- 316 en acier inoxydable
Patins de montage sur patins
- 316 en acier inoxydable
Le matériel de montage
- Acier inoxydable 304 – Montage au sol uniquement acceptable
Pression maximale de travail
- 150 psig (barre 10.3)
Température de fonctionnement
- 14 °F à 115 °F (-10 °C à 46 °C)
Volume de confinement
- 3.2 gal (12.46 L) – Intégré au patin. Orifice de vidange 1/4" FNPT.
Dimensions hors tout maximales
- 72" L x 49.50" H x 35.0" P (82.88 L x 125.73 H x 88.90 P cm)
Poids d'expédition approximatif
- Standard : 200 lb (91 Kg) avec pompes montées : 240-380 lb (172 Kg)
