CD1

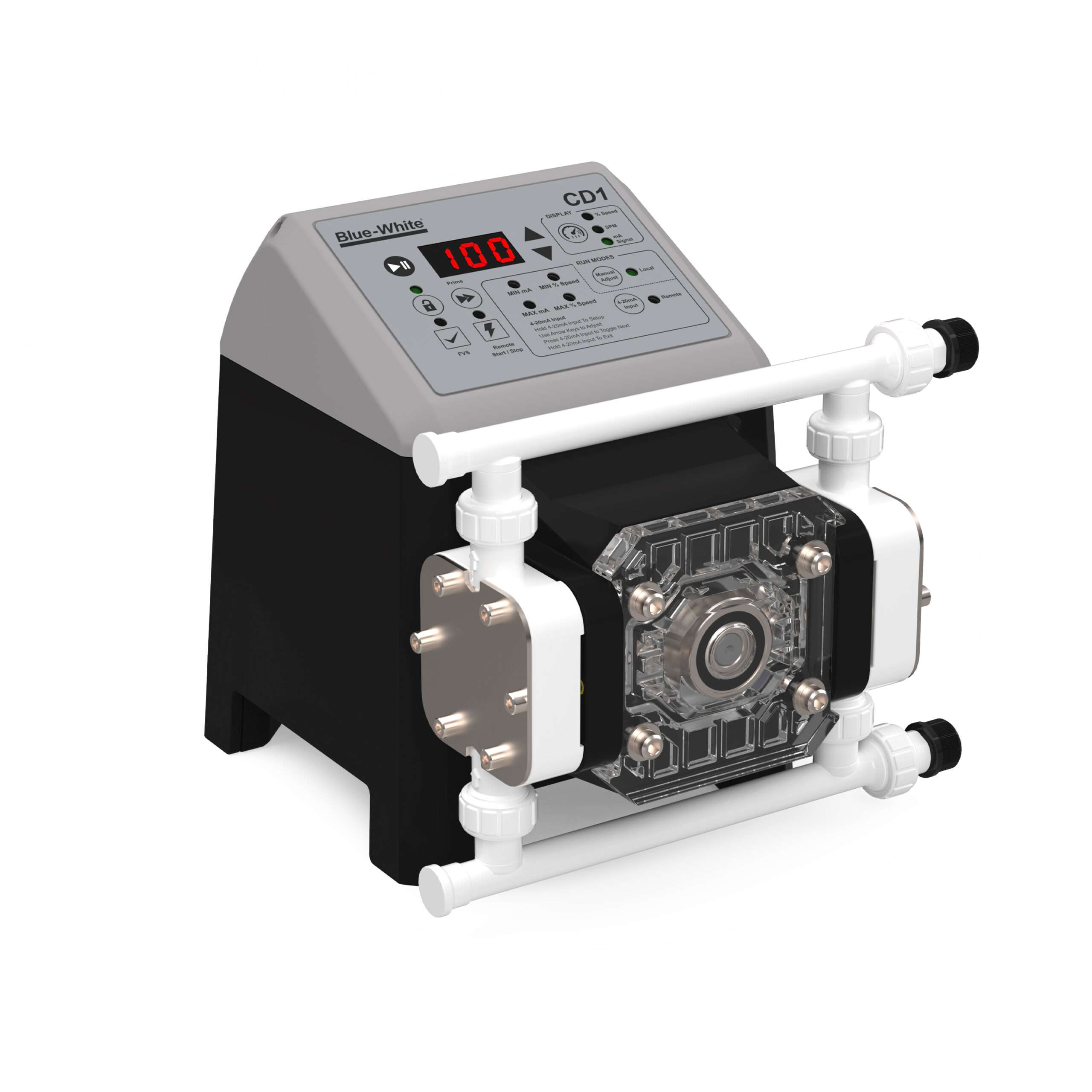

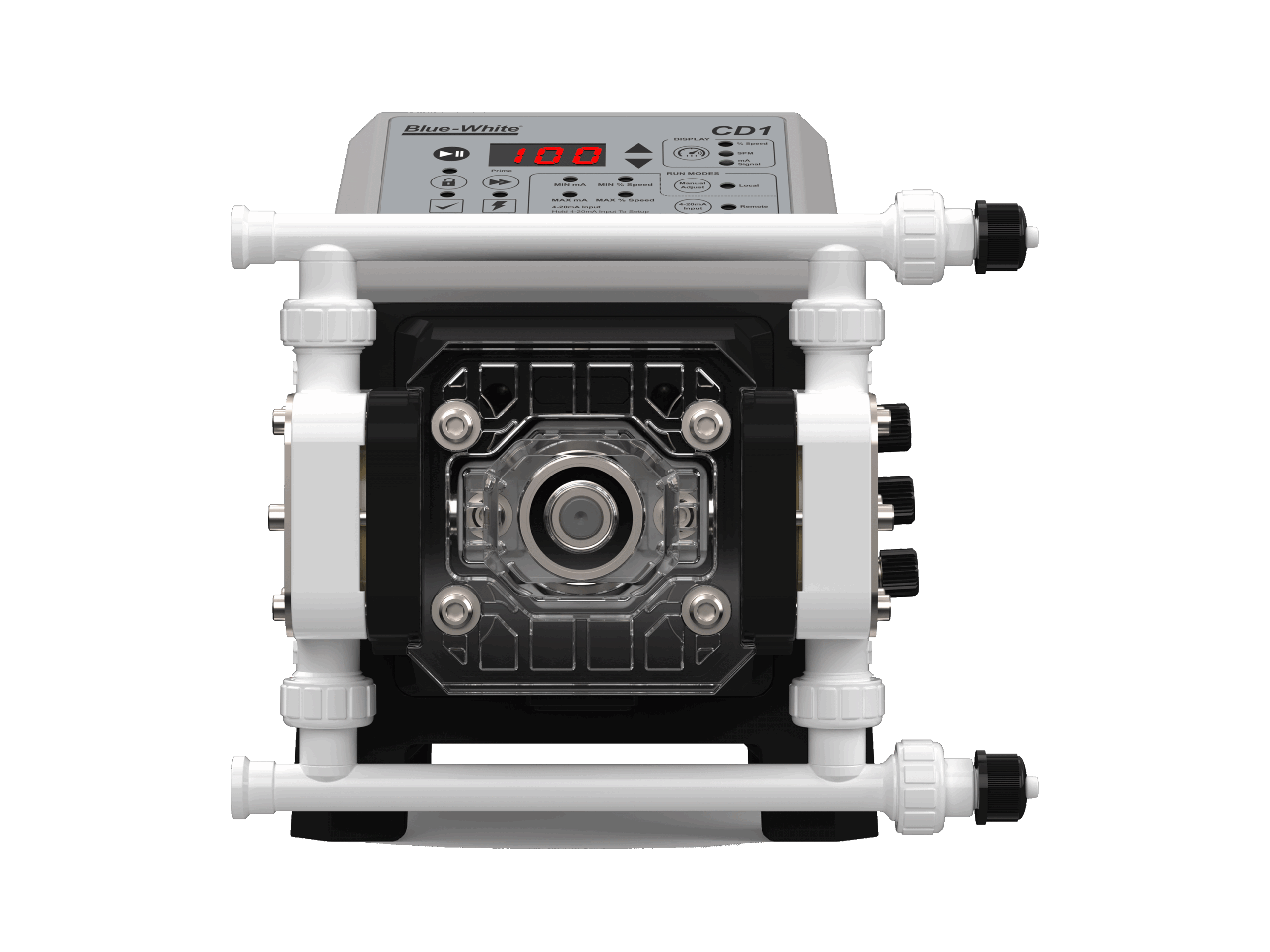

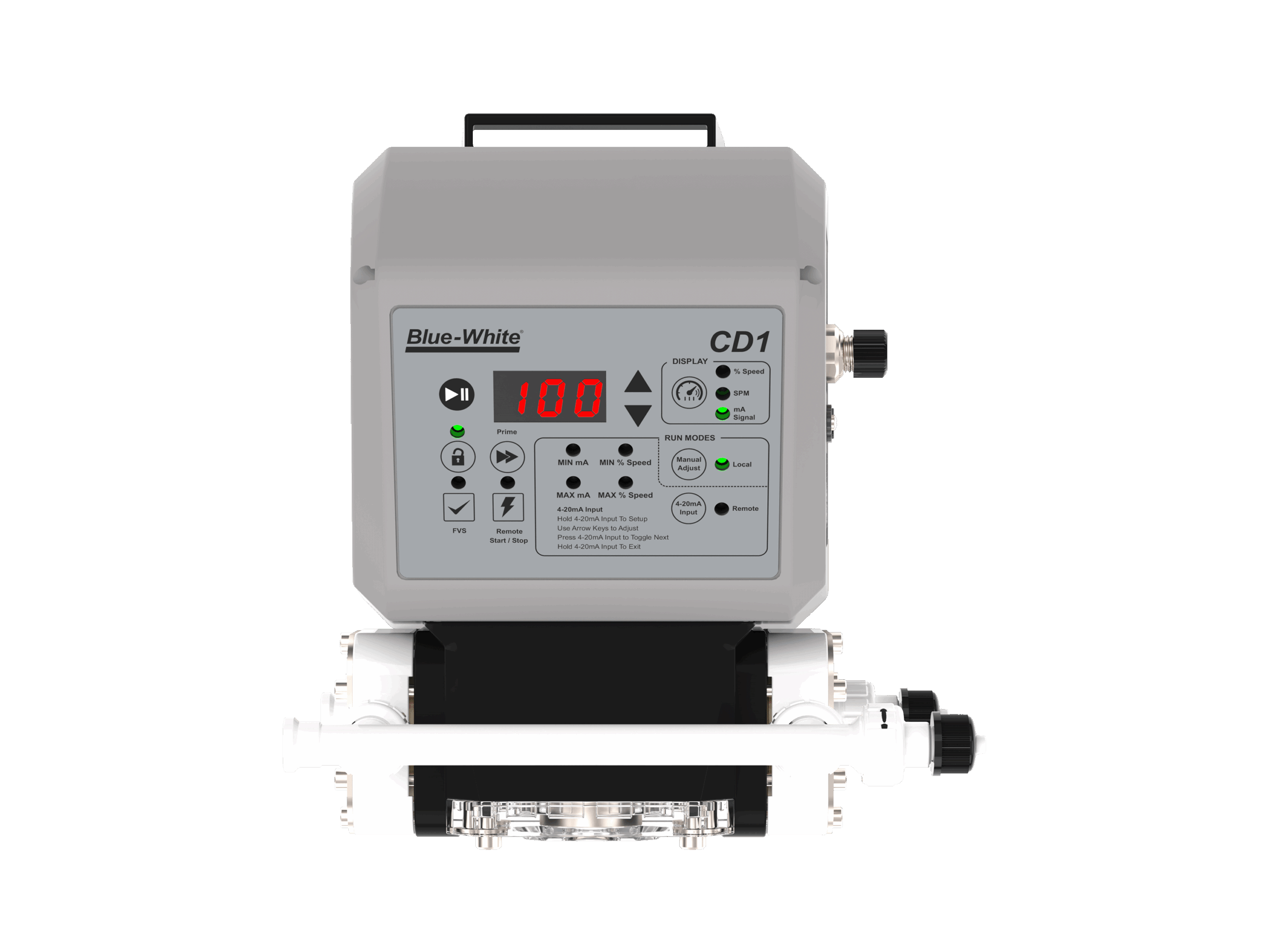

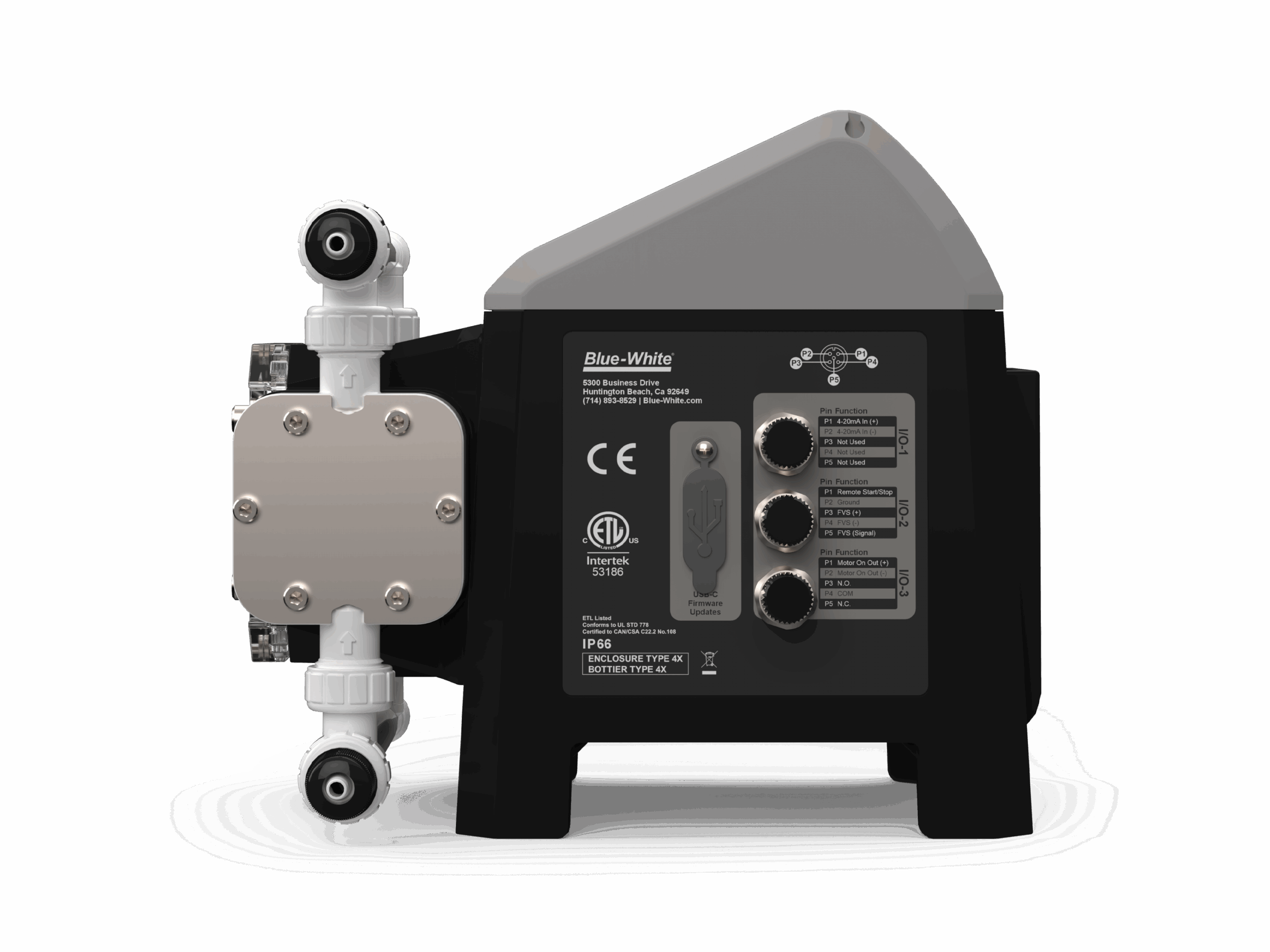

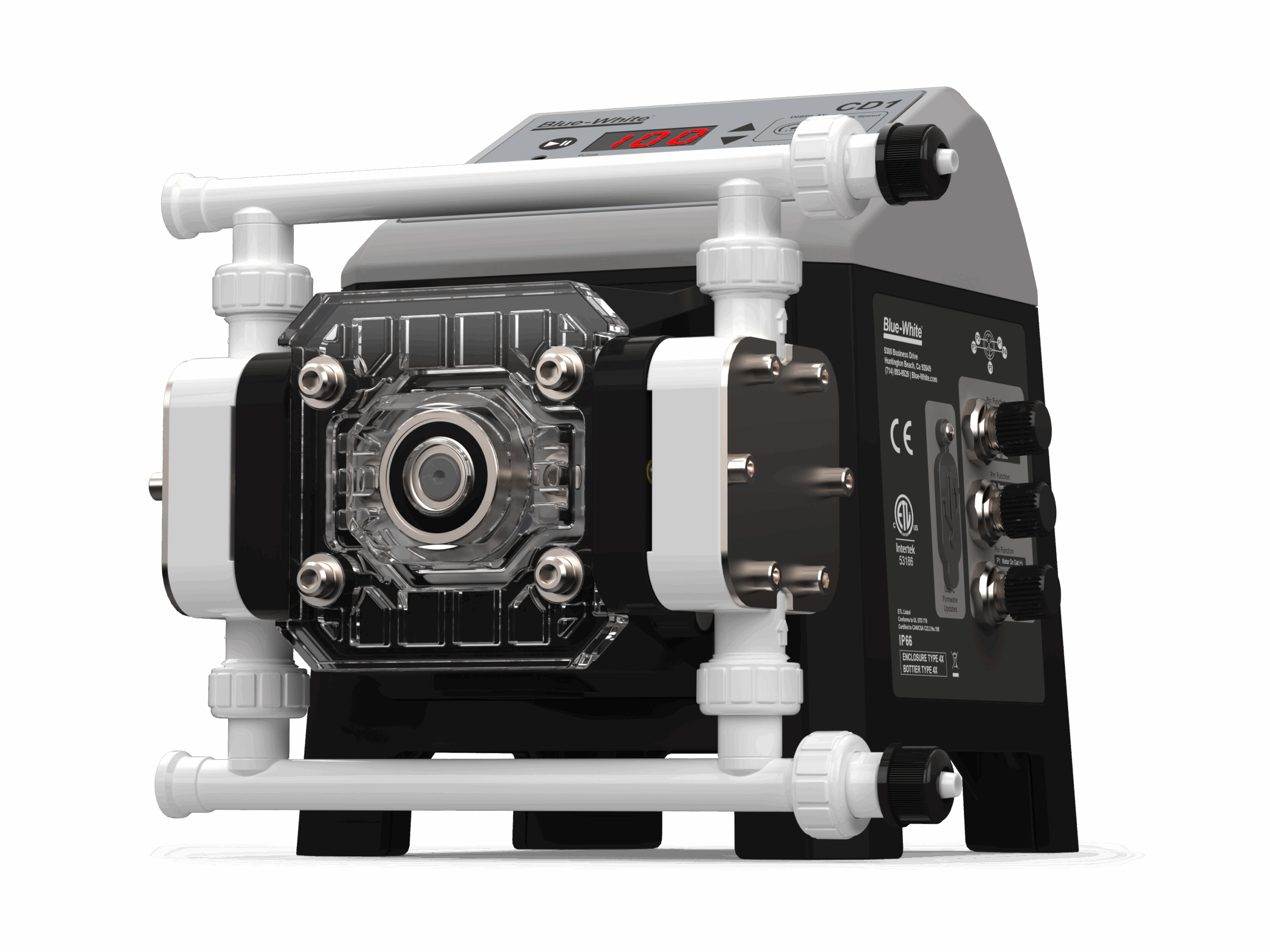

CHEM-FEED® Multi-Diaphragm Metering Pump
La pompe doseuse multi-diaphragme CD1 fournit une alimentation chimique régulière et continue, même lors de l'injection de produits chimiques qui dégagent des gaz comme l'acide peracétique et l'hypochlorite de sodium. La technologie de pointe Hyperdrive permet d'alterner l'action de pompage entre deux membranes : lorsqu'une membrane est en phase d'aspiration, l'autre est en phase de refoulement, ce qui permet d'obtenir un profil d'alimentation chimique fluide et de minimiser le risque de bouchon de vapeur.
L'exclusivité du CD1 Membranes DiaFlex® durera toute la vie de la pompe, éliminant ainsi le besoin de kits de reconstruction coûteux.
Aperçu technique:
GPH
.004 - 8.5
LPH
.016 - 32.2
mL / min
.268 - 536.3
Pression
150 psi (10.3 Bar)
Classement du boîtier
NEMA 4X (IP66)
Normes
CE, CETLus, RoHS
Méthodes de contrôle
Manuel, analogique à distance
Alimentation
100 à 240VAC-50/60Hz
Littérature
CD1 Littérature
Manuels d'utilisation
Manuel d'instructions CD1 – 80000-610Fiches techniques
Fiche technique CD1 – 85000-154Brochures
Brochure CD1 – 80000-710Catalogue
Catalogue Industriel 2023
3D Visualizer
Caractéristiques et avantages
Fonctionnalités:
Avantages :
- La technologie exclusive Hyperlink Drive permet une alimentation chimique fluide - Brevet en instance
- Le double diaphragme avec technologie à course complète ne perdra pas l'amorçage, idéal pour pomper des produits chimiques qui dégagent des gaz (acide peracétique, hypochlorite de sodium)
- Peut pomper des produits chimiques en continu, comme une pompe péristaltique, sans avoir besoin d'assemblages de tubes
Interface de Communication:
- Entrée : Démarrage/Arrêt à distance : Fermeture de contact sec non alimenté pour démarrage/arrêt à distance
- Entrée : Compatible avec les capteurs de vérification de débit S6A ainsi que Micro Flo
- Sortie : Relais d'alarme 250V / 3A
- Sortie : Moteur marche/arrêt à semi-conducteur unique
- Les entrées/sorties SCADA incluent : 4-20 mA. (Inclus avec CD1V uniquement)
Conception supérieure:
- Garantie de 2 ans
- Le moteur BLDC économe en énergie ne surchauffera pas
- Support de montage mural et au sol encliquetable - Brevet en instance
- Membrane DiaFlex® la conception durera toute la vie de la pompe, élimine le besoin de kits de reconstruction coûteux - Breveté
- La Système de vanne de dégazage automatique (ADV) La technologie élimine les risques de bouchon de vapeur et le besoin de composants de dégazage externes.
- La conception du collecteur permet de multiples possibilités de configuration - les orifices d'aspiration et de refoulement peuvent être positionnés sur les côtés gauche et droit de la pompe
Des dispositifs de sécurité:
- Détection de défaillance du diaphragme (DFD) Détecte la rupture de la membrane en détectant le produit chimique dans la tête de pompe. Pas de faux déclenchement – Breveté
- La fonction de verrouillage empêche toute altération indésirable - Brevet en instance
- Bouclier d'affichage pour protéger les commandes des environnements difficiles
Composants optionnels disponibles :
- Kits d'adaptateurs coudés
- Connecteurs coudés – ½" mâle NPT, tuyau cannelé ½", compression de tube ⅜"
- Joints toriques – AFLAS, EP
Ce qui est inclu:
- Pompe doseuse multi-membrane CD1
- Raccord d'injection de refoulement avec clapet anti-retour
- Tube d'aspiration – PVC transparent – longueur 5′ (3/8″ OD, 1/4″ ID)
- Clapet de pied d'aspiration / crépine
- Poids en céramique d'aspiration
- Tube de décharge – polyéthylène opaque – longueur 5′ (3/8″ OD, 1/4″ ID)
- Kit de matériel de montage
- Bouclier d'affichage
Sortie
| Vitesse du moteur % | 0 PSI (0 bar) | 30 PSI (2.1 bar) | 60 PSI (4.2 bar) | 90 PSI (6.2 bar) | 120 PSI (8.3 bar) | 150 PSI (10.3 bar) |
| GPH (mL/min) | ||||||
| 10% | 0.83 (52.7) | 0.82 (51.9) | 0.81 (51) | 0.8 (50.7) | 0.78 (48.9) | 0.74 (46.5) |
| 20% | 1.68 (106.3) | 1.66 (104.7) | 1.63 (102.8) | 1.58 (100) | 1.55 (98) | 1.49 (93.8) |
| 30% | 2.54 (160.3) | 2.5 (157.9) | 2.44 (154.2) | 2.4 (151.3) | 2.32 (146.6) | 2.24 (141.4) |
| 40% | 3.39 (213.7) | 3.34 (210.6) | 3.26 (205.4) | 3.19 (201.3) | 3.12 (196.6) | 2.99 (188.6) |
| 50% | 4.23 (266.8) | 4.17 (262.9) | 4.08 (257.5) | 3.99 (251.9) | 3.86 (243.3) | 3.73 (235.4) |
| 60% | 5.1 (321.6) | 5.02 (316.9) | 4.9 (309.1) | 4.79 (302.2) | 4.63 (292.4) | 4.49 (283.3) |
| 70% | 5.93 (373.9) | 5.84 (368.5) | 5.67 (357.6) | 5.59 (352.7) | 5.38 (339.6) | 5.23 (330) |
| 80% | 6.82 (430.2) | 6.72 (424) | 6.55 (413.1) | 6.37 (402.1) | 6.2 (391.1) | 6.02 (379.9) |
| 90% | 7.69 (485.1) | 7.58 (478) | 7.33 (462.6) | 7.21 (455.2) | 6.95 (438.4) | 6.79 (428.1) |
| 100% | 8.5 (536.3) | 8.34 (526) | 8.18 (516) | 7.96 (502) | 7.68 (484.4) | 7.5 (473.3) |
Spécifications
Pression maximale de travail
- 150 psig (barre 10.3)
Température maximale du fluide
- 185 ° F (85 ° C)
Température ambiante maximale
- 14 °F à 115 °F / -10 °C à 46 °C
Viscosité maximale
- 1,000 XNUMX centipoises
Hauteur d'aspiration maximale
- 20 pieds à 0 PSI
Gamme de tension de fonctionnement
- 100 à 240VAC-50/60Hz
Options de cordon d'alimentation
- 115 V50/60 Hz (0.6 A max.) = NEMA 5/15 (États-Unis)
- 230 V50/60 Hz (0.3 A max.) = NEMA 6/15 (États-Unis)
- 220V50/60Hz (0.3A max.) = CEE 7/VII (UE)
- 240V50/60Hz (0.3A max.) = AS 3112 (Australie/Nouvelle-Zélande)
- 230V50/60Hz (0.3A max.) = BS 1363/A (Royaume-Uni)
Moteur
- CC sans balais, 50W
Cycle
- Cyber reconnaissance
Rapport de réduction
- 2,000 1:0.05, (100 % - 100 %) Régime maximal = XNUMX
Dimensions hors tout maximales
- 7-1/4" L x 9" H x 10" P (18.5 L x 22.9 H x 25.2 P cm)
Poids du produit
- 8.5 lb (3.8 kg)
Dimensions d'expédition approximatives
- 10-1/2" L x 13 3/4" H x 11" P
Poids d'expédition approximatif
- 15.5 lb (7.0 kg)
Enceinte
- NEMA 4X (IP66), Valox® (PBT) et PA12
Conforme RoHS
- Oui
Normes
- cETLus, CE
