MD3
CHEM-FEED® Multi-Diaphragm Metering Pump
La pompe doseuse multi-diaphragme MD3 fournit une alimentation chimique régulière et continue, même lors de l'injection de produits chimiques qui dégagent des gaz comme l'acide peracétique et l'hypochlorite de sodium. La technologie de pointe Hyperdrive permet d'alterner l'action de pompage entre deux diaphragmes : lorsqu'un diaphragme est en phase d'aspiration, l'autre est en phase de refoulement, ce qui permet d'obtenir un profil d'alimentation chimique fluide et d'éliminer les risques de bouchon de vapeur et de perte d'amorçage.
L'exclusivité du MD3 DiaFlex® et des diaphragmes Flex-A-Prene® pour une résistance chimique supérieure et une durabilité maximale.
Aperçu technique:
GPH
.03 - 52.6
LPH
.10 - 199
mL / min
1.6667 - 3317
Pression
145 psi (10 Bar)
Classement du boîtier
NEMA 4X (IP66)
Normes
NSF/ANSI 61, CE, cETLus, RoHS
Méthodes de contrôle
Manuel, Analogique/Numérique à distance
Alimentation
100 à 240VAC-50/60Hz
Littérature
MD3 Littérature
Manuels d'utilisation
Manuel d'instructions MD3 - 80000-624Fiches techniques
Fiche technique MD3 - 85000-194Catalogue
Catalogue municipal 2023Spécifications techniques
Spécifications d'ingénierie MD3
3D Visualizer
Caractéristiques et avantages
Fonctionnalités
Avantages :
- La technologie exclusive Hyperdrive permet une alimentation chimique fluide – Brevet en instance
- Le double diaphragme avec technologie à course complète ne perdra pas l'amorçage, idéal pour pomper des produits chimiques qui dégagent des gaz (acide peracétique, hypochlorite de sodium)
- Peut pomper des produits chimiques en continu, comme une pompe péristaltique, sans avoir besoin d'assemblages de tubes
Communication et interface :
- Écran LCD couleur tactile de 5 pouces
- Configurations conviviales
-
Méthodes de contrôle :
- Contrôle manuel
- Entrée 4-20mA
- Démarrage/arrêt à distance
- Entrée d'impulsion
- Entrée de fréquence
- EtherNet / IP
- Modbus TCP / IP
- Modules PROFIBUS
- Sorties d'alarme
- FVS
- Sortie relais
Conception supérieure:
- Garantie de 5 ans
- Rapport de réduction de 2,000 1:XNUMX
- NEMA 4X (IP66) boîtier à revêtement en poudre résistant aux produits chimiques et lavable
- Grands clapets anti-retour à double bille en PVDF, céramique, sans ressorts métalliques
Des dispositifs de sécurité:
- Détection de défaillance du diaphragme (DFD) Détecte la rupture de la membrane en détectant le produit chimique dans la tête de pompe. Pas de faux déclenchement – Breveté
- Mot de passe de sécurité programmable à 6 chiffres pour empêcher la falsification
Composants optionnels disponibles :
- Supports étendus de montage (72000-557) – 1 paire, SS, 4 vis SS
Ce qui est inclu:
- Pompe doseuse multi-membrane MD3
- Clapet de pied d'aspiration / crépine
- Kit de matériel de montage
Sortie
| Vitesse du moteur % | RPM | 0 PSI (0 bar) | 40 PSI (2.8 bar) | 90 PSI (6.2 bar) | 140 PSI (9.7 bar) |
| GPH (mL/min) | |||||
| 0% | 0 | 0 | 0 | 0 | 0 |
| 1% | 1.3 | 0.5 (32) | 0.5 (32) | 0.4 (25) | 0.4 (25) |
| 5% | 10 | 2.6 (164) | 2.4 (151) | 2.3 (145) | 2.1 (132) |
| 10% | 19 | 5 (315) | 4.8 (303) | 4.4 (278) | 4.1 (259) |
| 25% | 48 | 12.5 (789) | 11.9 (751) | 11 (694) | 10.8 (681) |
| 50% | 95 | 25 (1577) | 23.9 (1508) | 22 (1388) | 21.4 (1350) |
| 75% | 142 | 37.6 (2372) | 35.7 (2252) | 33.4 (2107) | 31.2 (1968) |
| 100% | 190 | 52.6 (3318) | 48.2 (3041) | 37.9 (2391) | 34.6 (2182) |
Spécifications
Pression maximale de travail
- 145 psig (barre 10)
Température maximale du fluide
- Connexions PVDF : 185 °F (85 °C)
Température ambiante maximale
- 14 °F à 115 °F (-10 °C à 46 °C)
Température de stockage maximale
- -40 ° F à 158 ° F (-40 ° C à 70 ° C)
Viscosité maximale
- 1,000 XNUMX centipoises
Hauteur d'aspiration maximale
- 23 pi Eau, 0 psig (7 m, 0 bar)
- 115 VCA/60 Hz, 1 ph (2.0 A maximum)
- 230 VCA/60 Hz, 1 ph (1.0 A maximum)
Tension de fonctionnement
- 220 VCA/50 Hz, 1 ph (1.0 A maximum)
- 240 VCA/50 Hz, 1 ph (1.0 A maximum)
- 230 VCA/50 Hz, 1 ph (2.0 A maximum)
- 115V60Hz = NEMA 5/15 (États-Unis)
- 230V60Hz = NEMA 6/15 (États-Unis)
Options de cordon d'alimentation
- 220V50Hz = CEE 7/VII (UE)
- 240V50Hz = AS 3112 (Australie/Nouvelle-Zélande)
- 230V50Hz = prise BS 1363/A (Royaume-Uni)
Moteur
- Moteur CC sans balais 1/4 CV
Plage de réglage de la vitesse du moteur
- 2,000 1:0.05 (vitesse du moteur de 100 % à 190 %) Max. tr/min = XNUMX
- Incréments de 0.1 % > 10 % de la vitesse du moteur
Résolution de réglage de la vitesse du moteur
- Incréments de 0.01 % > 1 % de la vitesse du moteur et < 10 %
- Incréments de 0.001 % < 1 % de la vitesse du moteur
Affichage/Interface utilisateur
- Écran LCD couleur tactile de 5 pouces, résistant aux UV.
Langues d'affichage
- Anglais, espagnol, français, allemand et portugais sélectionnables
Sécurité
- Mot de passe programmable à 6 chiffres
Dimensions hors tout maximales
- 16-1/8" L x 15-1/4" H x 15-5/16" P (40.9 L x 38.7 H x 38.9 P cm)
Poids d'expédition approximatif
- 50 livres. (22.7Kg)
Enceinte
- NEMA 4X (IP66), aluminium enduit de poudre de polyester et Noryl
Conforme RoHS
- Oui
Normes
- cETLus, CE, NSF61
Vidéos
Visionnez maintenant
Visionnez maintenant
Visionnez maintenant
Visionnez maintenant
Accessoires
KIT-DP3
$219.00
72000-557
$84.00
KIT-M12
$157.00
CÂBLE-UAC
$65.00

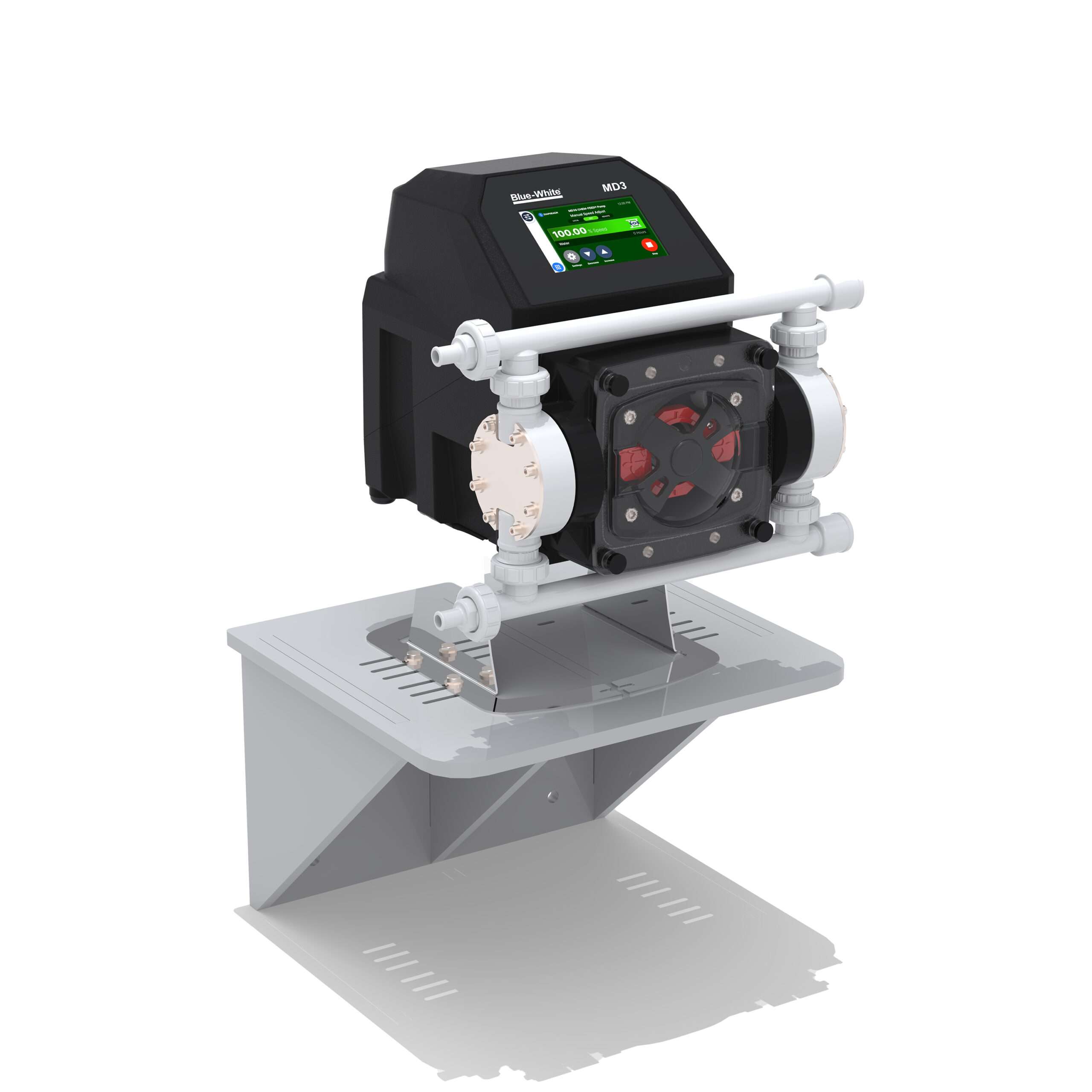

KIT-PSM
