A4

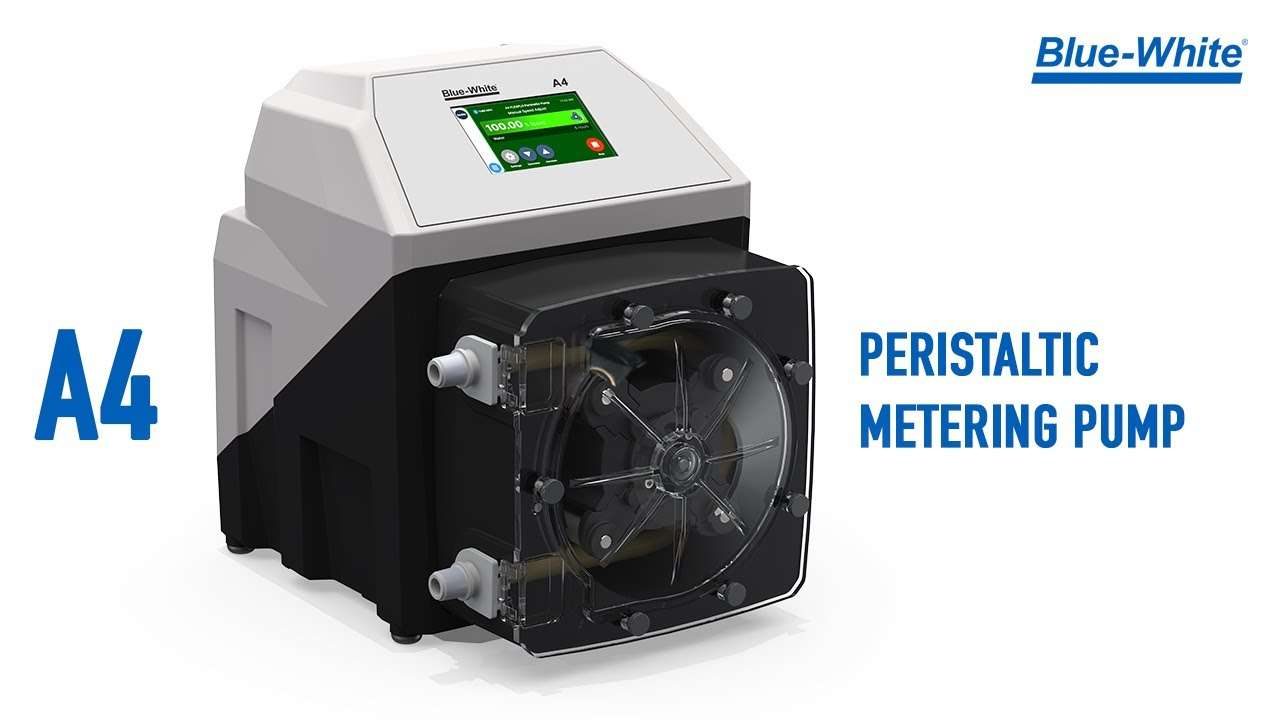

FLEXFLO® Peristaltic Metering Pump
Découvrez le dosage de produits chimiques de niveau supérieur avec le FLEXFLO® Pompe doseuse péristaltique A4. L'A4 combine une mesure précise à des pressions de refoulement allant jusqu'à 125 PSI, des commandes intuitives sur écran tactile basées sur des icônes et des ports de connexion M12 classés IP qui protègent contre l'humidité, la poussière, les vibrations et tout changement de température.
Les options de signal de télécommande A4 incluent Pulse, 4-20 mA, Modbus TCP, EtherNet/IP et PROFIBUS pour une supervision et une automatisation améliorées pour les applications critiques de mesure et de transfert.
Aperçu technique:
GPH
.01 - 158.5
LPH
.04 - 600
mL / min
.6667 - 10000
Pression
125 psi (8.6 Bar)
Classement du boîtier
NEMA 4X (IP66)
Normes
CE, cETLus
Méthodes de contrôle
Manuel, Analogique/Numérique à distance, EtherNet/IP, Modbus TCP/IP, PROFIBUS
Alimentation
100 à 240VAC-50/60Hz
Littérature
Littérature A4
Manuels d'utilisation
Manuel d'instructions A4 - 80000-618Fiches techniques
Fiche technique A4 – 85000-100Guides
Guide de sélection des tubesBrochures
A3 | Dépliant A4 – 80000-713Catalogue
Catalogue Industriel 2023
3D Visualizer
Caractéristiques et avantages
Fonctionnalités
Avantages :
- Auto-amorçante - même contre la pression de ligne maximale. Les soupapes de dérivation ne sont pas nécessaires. Impossible de bloquer la vapeur ou de perdre l'amorçage. 30 pieds de hauteur d'aspiration. Action de pompage douce à faible cisaillement.
- La détection de défaillance du tube (TFD) détecte la rupture du tube en détectant le produit chimique dans la tête de pompe. Pas de faux déclenchement – Breveté
- Conception de tube à double canal en option pour des performances et une capacité de pression optimales
Communication et interface :
- Écran LCD couleur tactile de 5 pouces
- Configurations conviviales
-
Méthodes de contrôle :
- Contrôle manuel
- Entrée 4-20mA
- Démarrage/arrêt à distance
- Entrée d'impulsion
- Entrée de fréquence
- EtherNet / IP
- Modbus TCP / IP
- Modules PROFIBUS
- Sorties d'alarme
- FVS
- Sortie relais
Conception supérieure:
- Garantie de 2 ans
- Rapport de réduction de 2,500 1:XNUMX
- Boîtier NEMA 4X (IP66) lavable, résistant aux produits chimiques
- Le rotor robuste signifie aucune flexion et une précision accrue sans ressorts métalliques ni charnières à corroder.
Des dispositifs de sécurité:
- La détection de défaillance du tube (TFD) détecte la rupture du tube, évitant ainsi les déversements de produits chimiques dangereux
- Mot de passe de sécurité programmable à 6 chiffres pour empêcher la falsification
Composants optionnels disponibles :
- Supports étendus de montage (72000-380) – 1 paire, SS, 4 vis SS
Ce qui est inclu:
- Pompe doseuse péristaltique A4
- Deux assemblages de tubes
- Raccord d'injection de refoulement avec clapet anti-retour
-
Avec raccord cannelé "B" ½" et raccords type "M" M/NPT :
- Crépine d'aspiration
- Collier de serrage #5 ("B" uniquement)
- Outil d'installation de tubes
- Kit de matériel de montage
- Connecteurs de boîte de jonction
Sortie
| Matériau/taille du tube | Débit d'alimentation | Vitesse maximale | Pression maximale | Température maximale | Assemblage de rouleaux requis | ||
| GPH | LPH | ML/Min | RPM | PSI (barre) | ° F (° C) | Code | |
| Flex-A-Prène® | |||||||
| NH | 01 à 28.5 | 04 à 108 | 0.7 – 1800 | 125 | 125 (8.6) | 185 (85) | A4-MNH-R |
| LNH | 02 à 28.5 | 07 à 108 | 1.2 – 1800 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NK | 02 à 50.7 | 08 à 192 | 1.3 – 3200 | 125 | 80 (5.5) | 185 (85) | A4-MNH-R |
| NHH | 02 à 54.0 | 09 à 204 | 1.4 – 3400 | 125 | 100 (6.9) | 185 (85) | A4-MNH-R |
| LNH | 02 à 54.0 | 09 à 204 | 1.4 – 3400 | 125 | 65 (4.5) | 185 (85) | A4-MNH-R |
| NL | 04 à 100.0 | 15 à 378 | 2.5 – 6300 | 125 | 50 (3.4) | 185 (85) | A4-MNL-R |
| NP | 06 à 158.5 | 24 à 600 | 4.0 – 10000 | 125 | 30 (2.1) | 185 (85) | A4-MNL-R |
| Flex-A-Chem® | |||||||
| TH | 01 à 25.4 | 04 à 96.0 | 0.6 – 1600 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TK | 02 à 54.0 | 08 à 204 | 1.4 – 3400 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| TKK | 05 à 126 | 18 à 477 | 3.2 – 7950 | 125 | 30 (2.1) | 130 (54) | A4-MTH-R |
| Flex-A-Thane® | |||||||
| GH | 01 à 39.6 | 06 à 150 | 1.0 – 2500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| Ghh | 03 à 71 | 11 à 269 | 1.9 – 4480 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GK | 02 à 55.5 | 09 à 210 | 1.4 – 3500 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
| GKK | 04 à 100 | 20 à 378 | 2.5 – 6300 | 125 | 65 (4.5) | 130 (54) | A4-MGH-R |
Spécifications
Pression maximale de travail
- 125 psig (barre 8.6)
- Remarque : voir les pressions nominales maximales des ensembles de tubes de pompe individuels.
Température maximale du fluide
- Connexions de tubes 3/8" OD x 1/4" ID : 130 °F (54 °C)
- Connexions M/NPT : 185 °F (85 °C)
- Remarque : voir les températures maximales nominales de l'ensemble de tube de pompe individuel.
Température de fonctionnement ambiante
- 14 °F à 115 °F (-10 °C à 46 °C)
Température ambiante de stockage
- -40 ° F à 158 ° F (-40 ° C à 70 ° C)
Viscosité maximale
- 12,000 XNUMX centipoises
Hauteur d'aspiration maximale
- 30 pieds d'eau au niveau de la mer (14.7 atm psi)
Tension de fonctionnement
- 115 VCA/60 Hz, 1 ph (2.0 A maximum)
- 230 VCA/60 Hz, 1 ph (1.0 A maximum)
- 220 VCA/50 Hz, 1 ph (1.0 A maximum)
- 240 VCA/50 Hz, 1 ph (1.0 A maximum)
- 230 VCA/50 Hz, 1 ph (2.0 A maximum)
Options de cordon d'alimentation
- 115V60Hz = NEMA 5/15 (États-Unis)
- 230V60Hz = NEMA 6/15 (États-Unis)
- 220V50Hz = CEE 7/VII (UE)
- 240V50Hz = AS 3112 (Australie/Nouvelle-Zélande)
- 230V50Hz = BS 1363/A (Royaume-Uni)
Moteur
- Brushless DC
Plage de réglage de la vitesse du moteur
- 2,500 1:0.04 (100 % – 125 %) Régime maximal = XNUMX tr/min
Résolution de réglage de la vitesse du moteur
- Incréments de 0.1 % > 1 % de la vitesse du moteur et < 100 %
- Incréments de 0.04 % < 1 % de la vitesse du moteur
Présentoir
- Écran LCD couleur tactile de 5 pouces, résistant aux UV
Langues d'affichage
- Anglais, espagnol, français, allemand et portugais sélectionnables
Sécurité
- Mot de passe programmable à 6 chiffres
Dimensions hors tout maximales
- 12-1/8" L x 15-1/4" H x 16-1/2" P (30.8 L x 38.8 H x 41.9 P cm)
Poids du produit
- 45.5 lb (20.64 kg)
Poids d'expédition approximatif
- 50 lb (22.68 kg)
Enceinte
- Boîtier NEMA 4X (IP66) lavable, résistant aux produits chimiques
Conforme RoHS
- Oui
Normes
- cETLus, CE
Vidéos
Visionnez maintenant
Visionnez maintenant
Visionnez maintenant
Visionnez maintenant
Visionnez maintenant
Visionnez maintenant

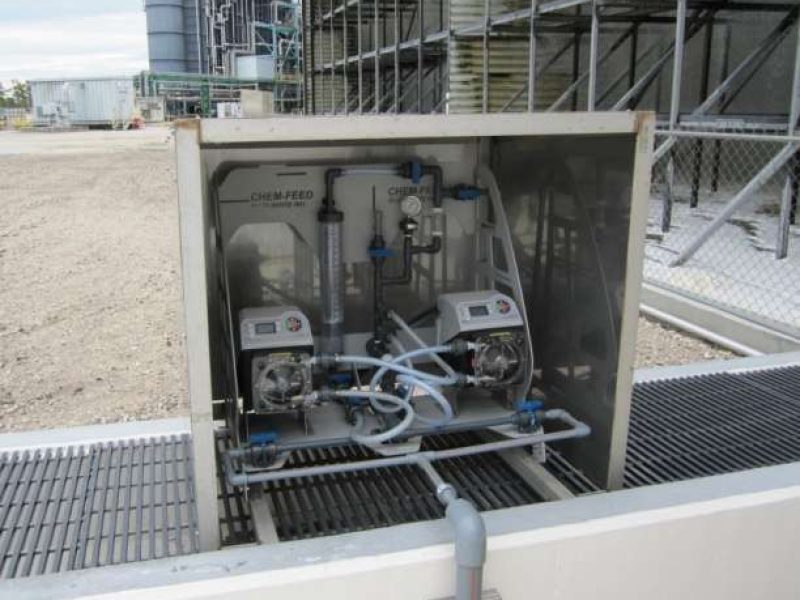

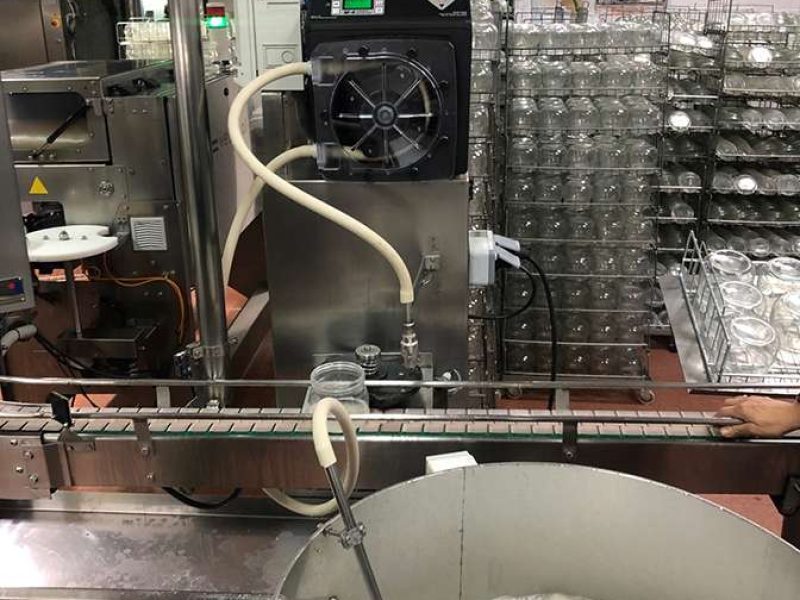

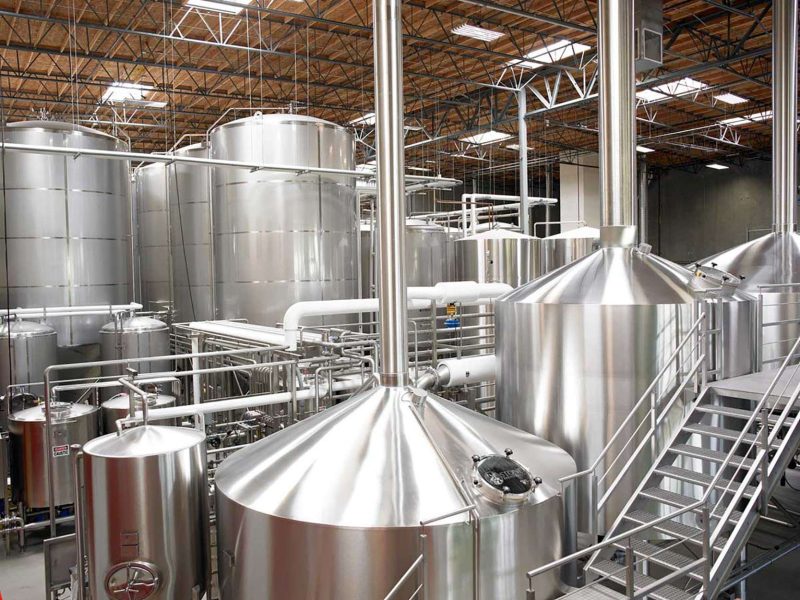

Études de cas connexes
