C-600P
CHEM-FEED® Pompe doseuse à membrane
Le CHEM-FEED® La pompe doseuse à membrane C-600P est une solution simple et économique pour une large gamme d'applications de procédés de fluides commerciaux et industriels. Cette pompe compacte est dotée d'un moteur à engrenages lubrifié en permanence à roulements à billes pour un fonctionnement fluide, puissant et silencieux. L'ajustement de la course de 4 à 100 % permet de petites injections précises à un débit par minute élevé.
Aperçu technique:
GPH
1 - 21.5
LPH
4 - 81.4
mL / min
66.7 - 1357
Pression
125 psi (8.6 Bar)
Classement du boîtier
NEMA 1 (IP20)
Normes
NSF/ANSI 50, CE, ETL, CSA, RoHS
Méthodes de contrôle
Manuel
Alimentation
100 à 240VAC-50/60Hz
Documentation
Documentation C-600P
Manuels d'utilisation
C-600P C600HV Manuel d'instructions - 80000-017
Fiches techniques
Fiche technique C-600P – 85000-055
Catalogue
Caractéristiques
Avantages :
- Tous les roulements à billes, moteur à engrenages lubrifié en permanence pour un fonctionnement doux, silencieux et puissant.
- Clapets anti-retour en céramique de type cartouche à double bille d'entrée et de sortie. Tête de pompe, corps de vanne et raccords en PVDF résistant aux produits chimiques, billes en céramique, joints statiques en FKM et joints toriques de siège de bille en TFE/P. Aucun ressort métallique n'est utilisé.
- Sorties à 516 GPD.
- Pressions de sortie à 125 PSI.
- Le réglage de la course de 4 à 100 % permet de petites injections précises à un rythme élevé par minute. 27: 1 refus
- Le diaphragme en éthylène-propylène revêtu de PTFE peut gérer une grande variété d'applications.
- Construction durable en métal recouvert d'époxy.
- Clapet d'aspiration (au pied) en PVDF avec joints toriques en FKM et TFE/P, bille anti-retour en céramique et tamis filtrant amovible en polypropylène.
- Comprend un tuyau d'aspiration et de refoulement de 3/8" OD x 1/4" ID, un raccord d'injection avec clapet anti-retour à ressort et tout le matériel de montage.
Ce qui est inclu:
- Pompe doseuse à membrane C-600P

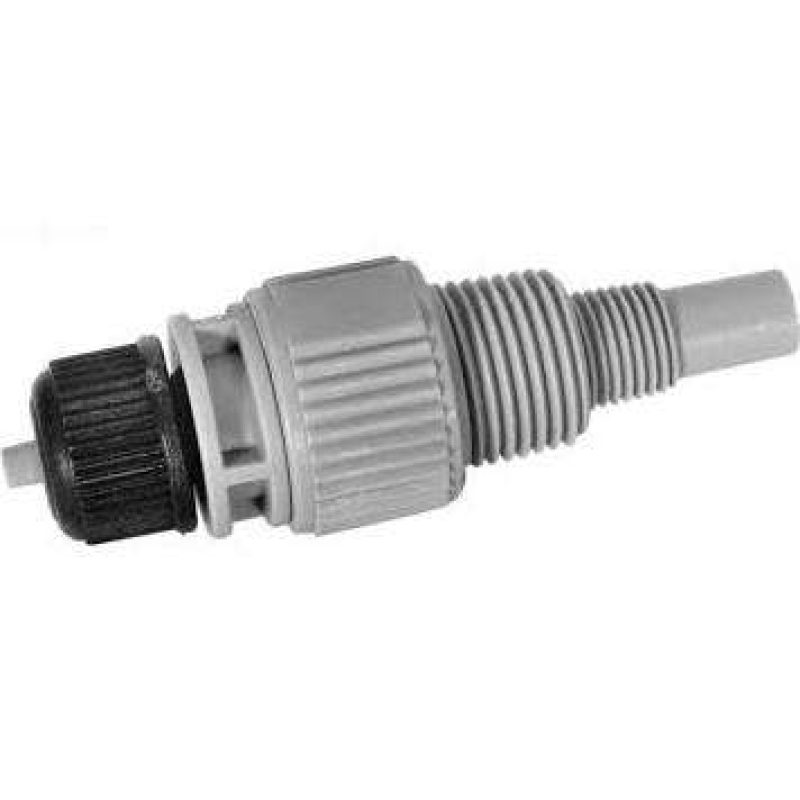

- Raccord d'injection de refoulement avec clapet anti-retour
- Tube d'aspiration – PVC transparent – longueur 5′ (3/8″ OD, 1/4″ ID)

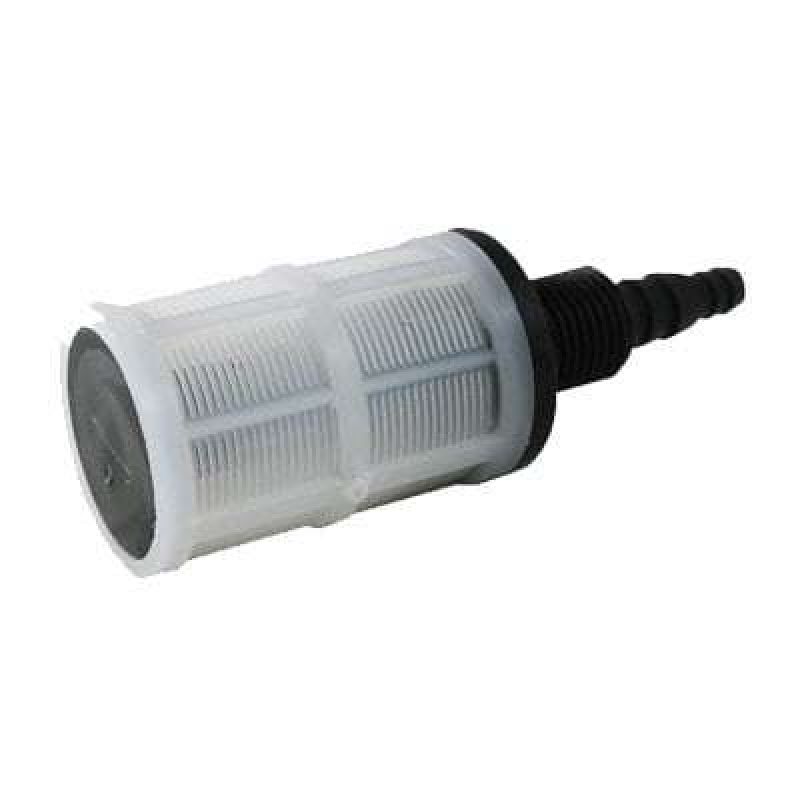

- Clapet de pied d'aspiration / crépine

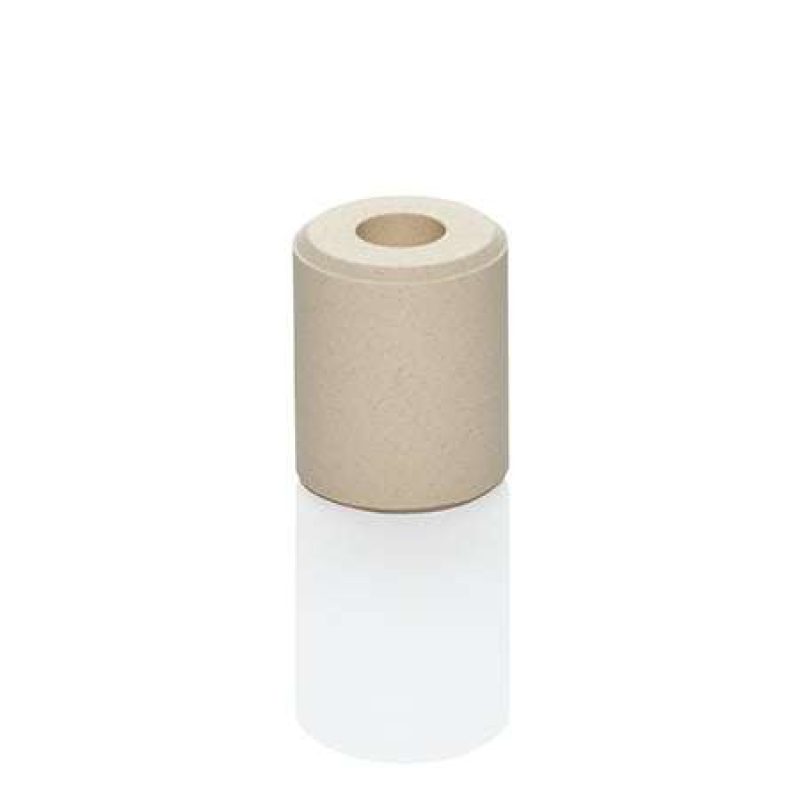

- Poids en céramique d'aspiration
- Tube de décharge – polyéthylène opaque – longueur 5′ (3/8″ OD, 1/4″ ID)
- Kit de matériel de montage
Sortie
Modèles alimentés en courant continu
| Coups/min | PSI max | Puissance maximale à 0 PSI | |||
|---|---|---|---|---|---|
| GPD | GPH | LPH | onces/minute | ||
| 33 | 125 | 1.4 | 5.3 | 2.9 | 14 |
| 74 | 125 | 3.1 | 11.7 | 6.5 | 30 |
| 112 | 80 | 4.7 | 17.8 | 10.0 | 45 |
| 148 | 60 | 6.2 | 23.5 | 13.2 | 60 |
| 316 | 30 | 13.2 | 49.9 | 28.1 | 125 |
| 516 | 10 | 21.5 | 81.4 | 45.8 | 250 |
Modèles alimentés par secteur
| Coups/min | PSI max | Puissance maximale à 0 PSI | |||
|---|---|---|---|---|---|
| GPD | GPH | LPH | onces/minute | ||
| 24 | 125 | 1.0 | 3.8 | 2.7 | 14 |
| 58 | 125 | 2.4 | 9.3 | 5.2 | 30 |
| 91 | 80 | 3.8 | 14.9 | 8.1 | 45 |
| 110 | 60 | 4.6 | 17.4 | 9.8 | 60 |
| 237 | 30 | 9.9 | 37.0 | 21.1 | 125 |
| 389 | 10 | 16.2 | 61.4 | 34.6 | 250 |
Aux spécifications
Pression maximale de travail
- 125 psig (barre 8.6)
Température maximale du fluide
- 130 ° F (54 ° C)
Température ambiante maximale
- 14 à 110° F/ -10 à 43° C
Viscosité maximale
- 1,000 XNUMX centipoises
Hauteur d'aspiration maximale
- 10 pieds d'eau au niveau de la mer (14.7 atm psi)
Tension de fonctionnement
- 115 VAC/60 Hz, monophasé (1 A maximum)
- 230 VAC/60 Hz, monophasé (1 A maximum)
- 220 VAC/50 Hz, monophasé (1 A maximum)
- 24 VCA/60 Hz, 1 ph (3.40 A maximum)
- 12 VCC (3.00 A maximum)
- 24 VCC (1.50 A maximum)
Connexion électrique
- Boîte de jonction pour le câblage sur place
Moteur
- Poteau ombragé AC
Cycle
- Continu
Plage de réglage de sortie
- 4 % – 100 % de la vitesse du moteur
Enceinte
- NEMA 1 (IP20) zinc enduit de poudre
Poids d'expédition approximatif
- 8 lb (3.63 kg)
Conforme RoHS
- Oui
Normes
- NSF/ANSI 50, UL, CSA, CE
Vidéos
Études de cas connexes
Accessoires

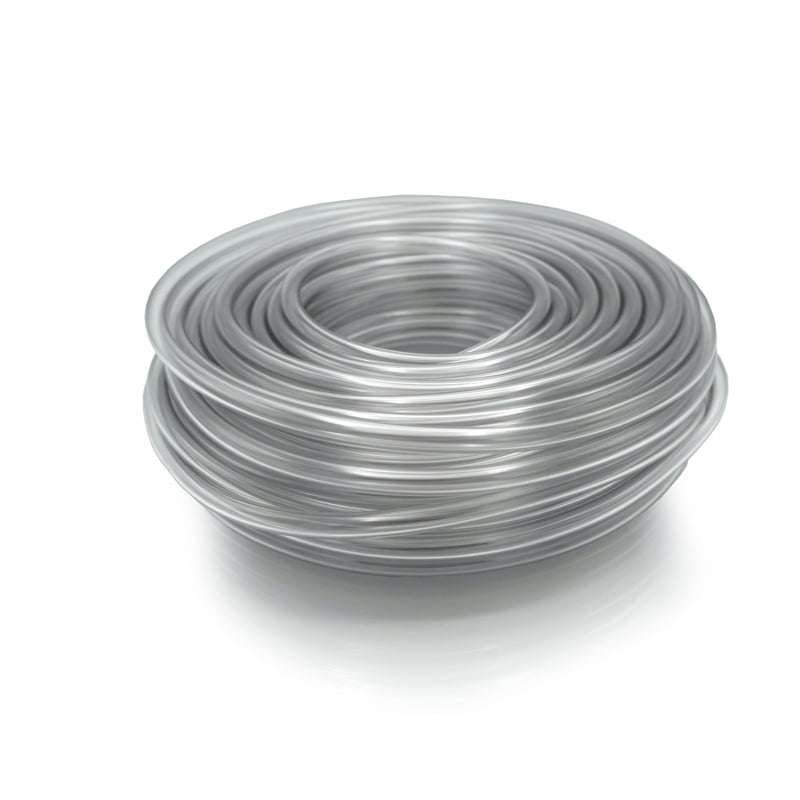

C-334-6-10
$22.00

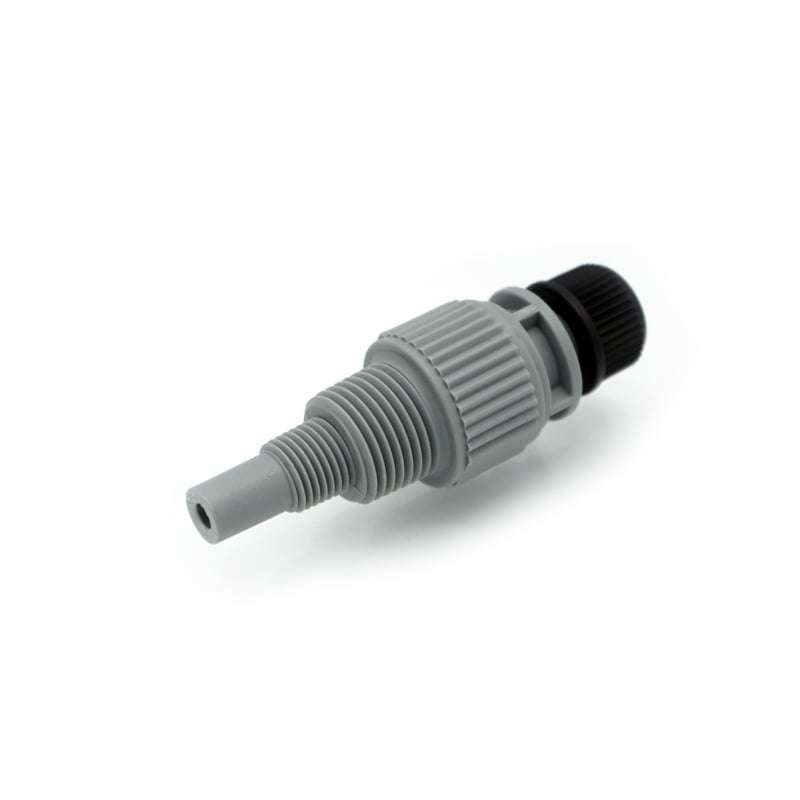

A-014N-6A
$67.00

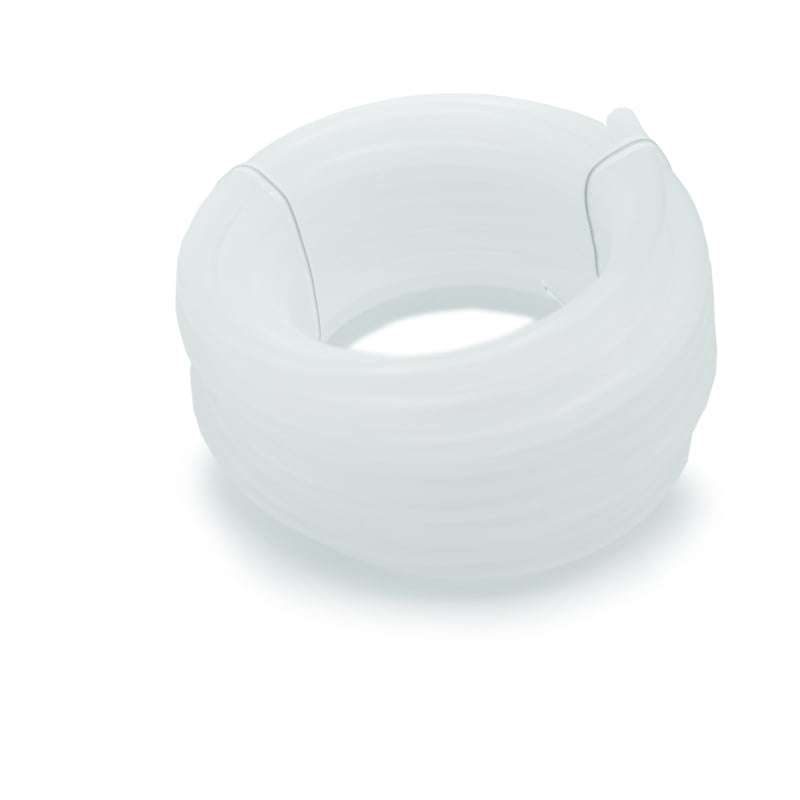

C-335-6-25
$47.00
C-346
$11.00

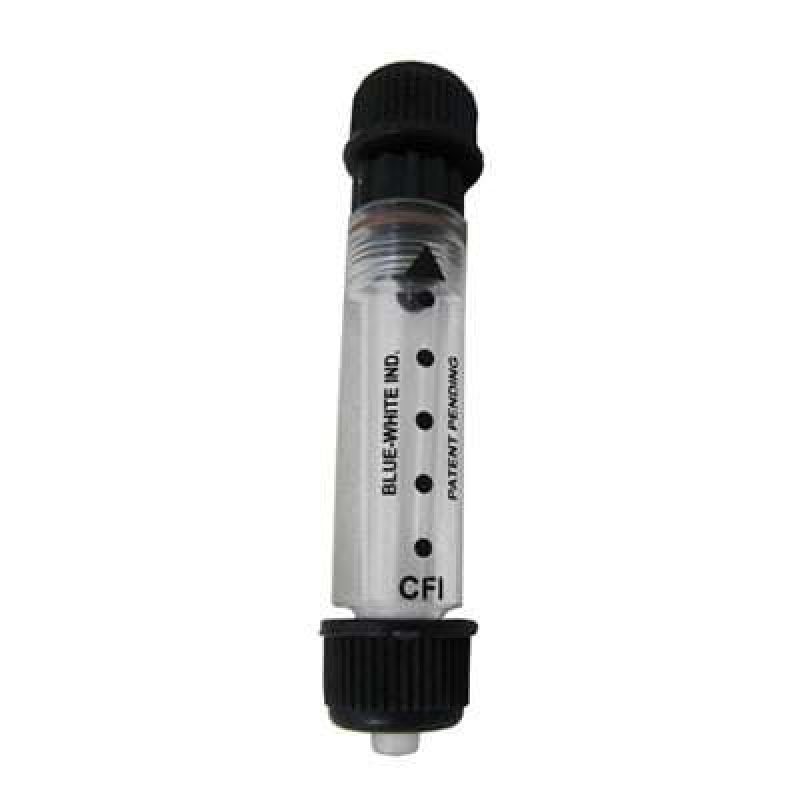

FI-100-6V
