A3

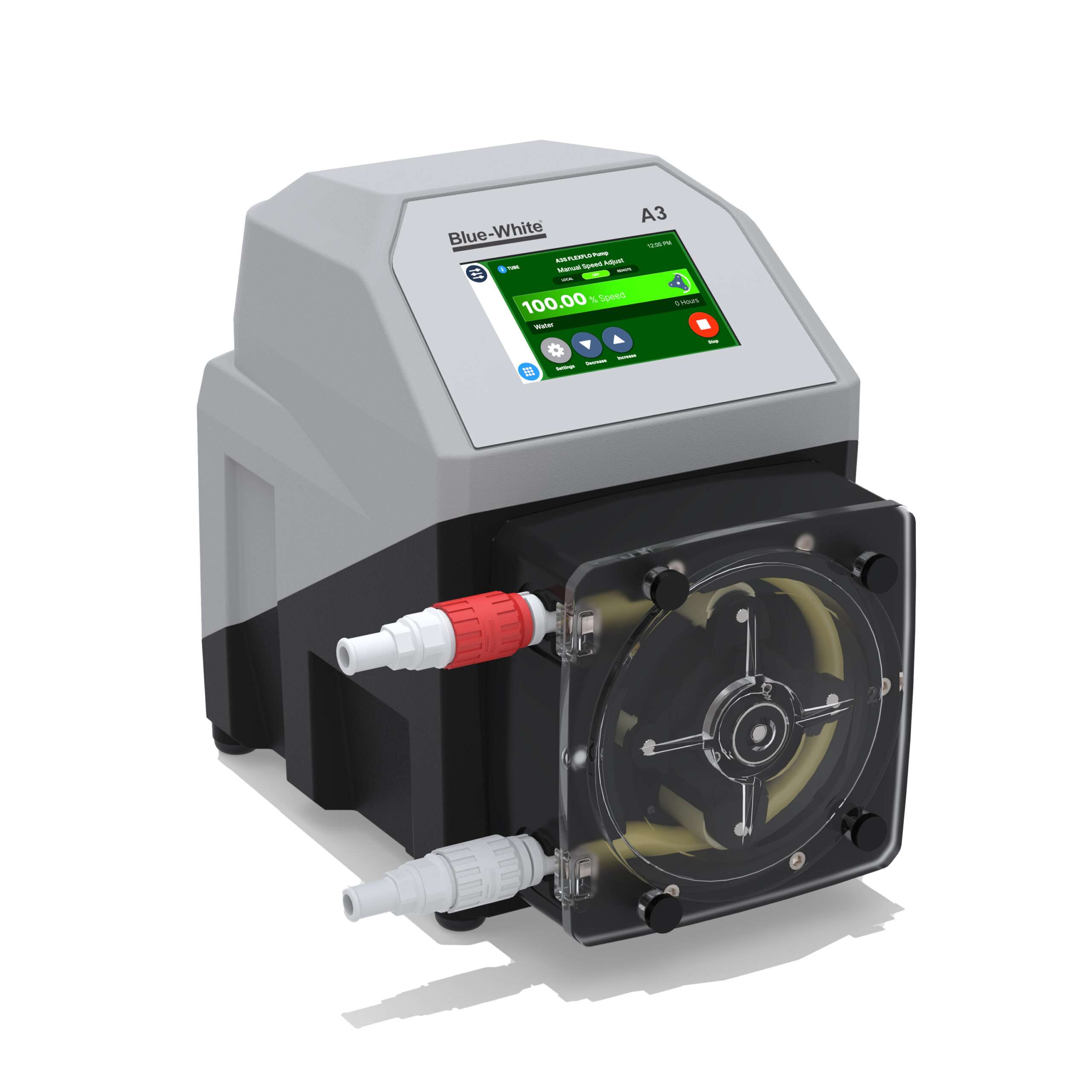

FLEXFLO® Peristaltic Metering Pump

Découvrez le dosage de produits chimiques de niveau supérieur avec le FLEXFLO® Pompe doseuse péristaltique A3. L'A3 combine une mesure précise à des pressions de refoulement allant jusqu'à 125 PSI, des commandes intuitives sur écran tactile basées sur des icônes et des ports de connexion M12 classés IP qui protègent contre l'humidité, la poussière, les vibrations et tout changement de température.

Les options de signal de télécommande A3 incluent Pulse, 4-20 mA, Modbus TCP, EtherNet/IP et PROFIBUS pour une supervision et une automatisation améliorées pour les applications critiques de mesure et de transfert.

Aperçu technique:

GPH
.001 - 33.3
LPH
.003 - 126
mL / min
.05 - 2100
Pression
125 psi (8.6 Bar)
Classement du boîtier
NEMA 4X (IP66)
Normes
CE, cETLus
Méthodes de contrôle
Manuel, Analogique/Numérique à distance, EtherNet/IP, Modbus TCP/IP, PROFIBUS
Alimentation
100 à 240VAC-50/60Hz
Littérature
3D Visualizer

Fonctionnalités:

Avantages :
  • Auto-amorçante - même contre la pression de ligne maximale. Les soupapes de dérivation ne sont pas nécessaires. Impossible de bloquer la vapeur ou de perdre l'amorçage. 30 pieds de hauteur d'aspiration. Action de pompage douce à faible cisaillement.
  • Détection de défaillance de tube (TFD) la détection de fuite intégrée est livrée en standard
  • Conception de rouleaux modulaires permet des changements de tube simples sans avoir besoin d'un outil.
  • Conception de tube à double canal en option pour des performances et une capacité de pression optimales
Communication et interface :
  • Écran LCD couleur tactile de 5 pouces
  • Configurations conviviales
  • Méthodes de contrôle :
    • Contrôle manuel
    • Entrée 4-20mA
    • Démarrage/arrêt à distance
    • Entrée d'impulsion
    • Entrée de fréquence
    • EtherNet / IP
    • Modbus TCP / IP
    • Modules PROFIBUS
    • Sorties d'alarme
    • FVS
    • Sortie relais
Conception supérieure:
  • Garantie de 2 ans
  • Rapport de réduction de 2,500 1:XNUMX
  • Boîtier NEMA 4X (IP66) lavable, résistant aux produits chimiques
  • Le rotor robuste signifie aucune flexion et une précision accrue sans ressorts métalliques ni charnières à corroder.
Des dispositifs de sécurité:
  • Détection de défaillance de tube (TFD) Détecte la rupture du tube en détectant le produit chimique dans la tête de pompe. Pas de faux déclenchement – ​​Breveté
  • Mot de passe de sécurité programmable à 6 chiffres pour empêcher la falsification
Composants optionnels disponibles :
  • Supports étendus de montage (72000-380) – 1 paire, SS, 4 vis SS
Ce qui est inclu:
  • Pompe doseuse péristaltique A3
  • Deux assemblages de tubes
  • Avec raccords de type à compression « S » 3/8" OD x ¼" ID :
    • Tube d'aspiration – PVC transparent – ​​longueur 10′ (3/8″ OD, 1/4″ ID)
    • Crépine d'aspiration
    • Poids en céramique d'aspiration
    • Tube de décharge – polyéthylène opaque – longueur 10′ (3/8″ OD, 1/4″ ID)
    • Raccord d'injection de refoulement avec clapet anti-retour
  • Avec raccord cannelé "B" ½" et raccords type "M" M/NPT :
    • Crépine d'aspiration
    • Raccord d'injection de refoulement avec clapet anti-retour
    • Collier de serrage #5 ("B" uniquement)
  • Avec les connexions Tri-clamp « C » et Déconnexion rapide « Q » :
    • Aucun accessoire fourni
  • Outil d'installation de tubes
  • Kit de matériel de montage
  • Connecteurs de boîte de jonction

Sortie

Matériau/taille du tube Débit d'alimentation Vitesse maximale Pression maximale Température maximale Assemblage de rouleaux requis
GPH LPH ML/Min RPM PSI (barre) ° F (° C) Code
Flex-A-Prène®
ND 001 à 2.1 003 à 7.8 06 à 132 125 125 (8.6) 185 (85) A3-SND-R
NON 002 à 4.76 007 à 18.0 12 à 300 125 110 (7.6) 185 (85) A3-SNGG-R
NGG 007 à 19.02 026 à 72.0 48 à 1200 125 110 (7.6) 185 (85) A3-SNGG-R
LNH 006 à 17.39 022 à 65.8 38 à 1097 125 65 (4.5) 185 (85) A3-SNGG-R
NK 013 à 33.3 050 à 126.0 82 à 2100 125 125 (8.6) 185 (85) A3-SNGG-R
NKL 013 à 33.3 050 à 126.0 82 à 2100 125 30 (2.1) 185 (85) A3-STH-R
Flex-A-Chem®
TH 006 à 15.06 022 à 57.0 38 à 950 125 50 (3.4) 130 (54) A3-STH-R
TK 011 à 28.5 043 à 108 72 à 1800 125 50 (3.4) 130 (54) A3-SNGG-R
Flex-A-Thane®
GE 002 à 4.60 007 à 17.4 13 à 290 125 65 (4.5) 130 (54) A3-SGE-R
GG 004 à 10.1 015 à 38.4 25 à 637 125 65 (4.5) 130 (54) A3-SGE-R
G2G 007 à 18.23 03 à 69.0 46 à 1150 125 65 (4.5) 130 (54) A3-SGE-R
GH 010 à 24.9 038 à 94.2 63 à 1570 125 65 (4.5) 130 (54) A3-SGE-R
GK 011 à 28.5 043 à 108.0 72 à 1800 125 65 (4.5) 130 (54) A3-SGE-R

Spécifications

Pression de service maximale (hors tubes de pompe)
  • 125 psig (barre 8.6)
  • REMARQUE : voir l'ensemble de tube de pompe individuel max. cotes de pression.
Température maximale du fluide (hors tubes de pompe)
  • 185 ° F (85 ° C)
  • REMARQUE : voir l'ensemble de tube de pompe individuel max. cotes de température.
Température de fonctionnement ambiante
  • 14 °F à 115 °F (-10 °C à 46 °C)
Température ambiante de stockage
  • -40 ° F à 158 ° F (-40 ° C à 70 ° C)
Viscosité maximale
  • 12,000 XNUMX centipoises
Hauteur d'aspiration maximale
  • 30 pi Eau, 0 psig (9.14 m, 0 bar)
Tension de fonctionnement
  • 115 VCA/60 Hz, 1 ph (2.0 A maximum)
  • 230 VCA/60 Hz, 1 ph (1.0 A maximum)
  • 220 VCA/50 Hz, 1 ph (1.0 A maximum)
  • 240 VCA/50 Hz, 1 ph (1.0 A maximum)
  • 230 VCA/50 Hz, 1 ph (2.0 A maximum)
Options de cordon d'alimentation
  • 115V60Hz = NEMA 5/15 (États-Unis)
  • 230V60Hz = NEMA 6/15 (États-Unis)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Australie/Nouvelle-Zélande)
  • 230V50Hz = BS 1363/A (Royaume-Uni)
Moteur
  • Brushless DC
Plage de réglage de la vitesse du moteur
  • 2,500 1:0.04 (100 % – 125 %) Régime maximal = XNUMX tr/min
Résolution de réglage de la vitesse du moteur
  • Incréments de 0.1 % > 1 % de la vitesse du moteur et < 100 %
  • Incréments de 0.04 % < 1 % de la vitesse du moteur
Ecran
  • Écran LCD couleur tactile 5″, résistant aux UV
Langues d'affichage
  • Anglais, espagnol, français, allemand et portugais sélectionnables
Serrure à clavier
  • Clavier à interrupteur tactile à action positive à dix boutons
Sécurité
  • Mot de passe programmable à 6 chiffres
Dimensions hors tout maximales
  • 8-1/4″L x 11-3/4″H x 13-1/4″P (20.9L x 29.8H x 34.5D cm)
Poids du produit
  • 25.4 livres. (11.5Kg)
Poids d'expédition approximatif
  • 30 lb (13.6 kg)
Enceinte
  • Boîtier NEMA 4X (IP66) lavable, résistant aux produits chimiques
Conforme RoHS
  • Oui
Normes
  • cETLus, CE

Accessoires

72000-380

KIT SUPPORT DE MONTAGE PROLONGÉ C3

Ajouter au panier
KIT-QBV

KIT DÉCONNEXION RAPIDE .50″ BARB FKM

Ajouter au panier
KIT-QBE

KIT DÉCONNEXION RAPIDE .50″ BARB EP

Ajouter au panier
KIT-QME

KIT DECONNEXION RAPIDE .50 M/NPT EP

Ajouter au panier
KIT-QMV

KIT DÉCONNEXION RAPIDE .50 M/NPT FKM

Ajouter au panier
KIT-QSV

KIT DECONNEXION RAPIDE .37T FKM

Ajouter au panier
KIT-QSE

KIT DÉCONNEXION RAPIDE .37T EP

Ajouter au panier
KIT-M12

KIT DE 2 CABLES M12 10 PIEDS DE LONG

Ajouter au panier
CÂBLE-UAC

CÂBLE CA USB

Ajouter au panier
KIT-DP3

CABLE M12 CONNEXION BUS RESEAU

Ajouter au panier
KIT-PSM

KIT DE MONTAGE MURAL SÉRIE 1/2/3/4

Ajouter au panier

Pièces de Rechange
